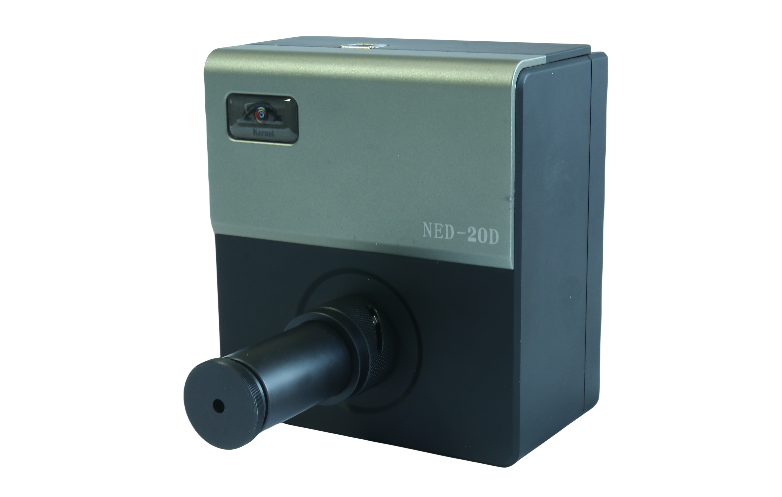

Kernel NED-20D AR成像亮度色度计
所属栏目：科涅迩
发布时间：2025-05-28
关注度：286次
简单介绍：Kernel NED-20D专为AR/VR近眼显示设计，采用双目锥光镜头（120°视场角/4mm光瞳），覆盖0.1~10000cd/m²亮度范围，支持虚像位置、亮度均匀性及色度分析。集成Blackmura检测、MTF/畸变测量功能，适配HUD、光波导等AR光学方案的质量评估。
咨询电话：18123690305
产品功能
基于公司在成像检测技术上多年的技术积累结合机器视觉检测技术，能够实现对AR设备成像的亮度、颜色（色坐标、色温）、字符亮度分析、亮度/颜色均匀性、缺陷分析（点线/mura）、对比度、重影、畸变、色散、清晰度（MTF）、视场角、角分辨率、有效像素比、双目视差等各项检测功能。
主要应用场景
Kernel NED-20D AR成像亮度色度计基本结构是由视觉（或色觉）匹配的探测器、光学系统以及亮度色度等参数的信号输出处理系统所组成，搭配测试台架、自动机械手臂、专业分析软件等即组合成AR光学检测系统，可广泛应用于AR可穿戴设备、交互设备、虚拟产品等AR产品在实验室研发、产线生产等阶段的光学检测。
产品特点
采用高动态测量技术，可同时实现高亮光源和低亮背景的精确测试，动态范围可达120dB:
·测量精度高系统的线性校准采用高亮度范围的标准光源，可实现 CCD 信号强度在 3%以上的条件下精度测量;
计量稳定性好采用独特的降噪和缺陷处理技术，无需预热开机即测且具有高稳定性;
软件技术先进配套分析软件可通过对光源的智能识别、编号，实现对重影和实像的识别和处理同时采用先进的图像处理算法实现各种测量分析，实现对虚像畸变测量、矫正等。
·软件二次开发与定制 软件可提供专业的开发接口便于用户进行二次开发。针对产线测试的需求，提供专门的产线版软件便于集成到自动化系统中。提供客制化服务，可根据用户需求开发对应的分析块和功能。
产品参数
| 主要应用 | 可穿戴设备、交互设备、虚拟产品等AR设备的光学检测 | CCD 分辨率（像素） | 5472x3648 | |
| 总像素(pix) | 2000万 | 系统动态范围(单次曝光，每个像素) | 61.4dB (1x1 binning) / 73.4dB (2x2 binning) | |
| 高动态范围(多次曝光) | >1,000,000:1 | 亮度（最小） | 0.1cd/m²，更低亮度范围可定制 | |
| 亮度（最大） | 50000cd/m²，配置ND系列滤光片可扩展至更大亮度范围 | 系统精度 | 亮度(Y)±3%（A光源）；色坐标(x,y)±0.003（100cd/m²亮度，A光源下） | |
| 重复性 | 亮度(Y)±0.1%；色坐标(x,y)±0.0005 | 镜头类型/可用焦距 | 12mm 、25mm、50mm 、75 mm | |
| 视场(全角，H x V度) | 12 mm 58.7 °x 49.4 ° / 25 mm 29.4 °x 19.8 ° / 50 mm 14.9 °x 10 ° / 75 mm 10 °x 6.68 ° | 最小测量时间 | 0.5秒-亮度 / 8秒-色度 | |
| 空间测量功能 | 亮度、CIE色坐标、L*a*b*色标、相关色温(CCT)、主波长 | 单位 | cd/m² 、CIE(x,y)和(u’ ,v’ )、(CCT) | |
| 通信接口 | 千兆网卡 | 电源 | 100-240V 、50-60Hz 、24Watts | |
| 尺寸（高x宽x深） | 120mmx172mmx64mm | 重量 | 1.5kg | |
| 工作温度 | 0-45 °C | 工作湿度 | 20%-80%非冷凝 | |
| 镜头光阑直径 | 4mm左右 | 镜头视场角 | 62° | |
| 镜头焦距 | 9.52mm | 镜头卡口 | C | |
| 镜头有效波段 | 400nm-700nm | 镜头成像距离 | 0.2m-无穷远 |
