不只是一款大电流电感分析仪！

功率电感测试仪 DPG 系列是一款创新的测量仪器系列，适用于所有感性功率元件。

大信号脉冲测量方法可提供完整的电感曲线，该曲线是电流的函数 L(i) 或施加的时间-电压积分的函数 L(∫Udt)。因此，功率电感的饱和特性一目了然。

除了增量电感和割线电感，还可以测量许多其他变量。

同时，我们的功率扼流圈测试仪 DPG10 系列已在全球范围内成为感性功率元件开发、生产和质量控制领域的标准测量仪器。

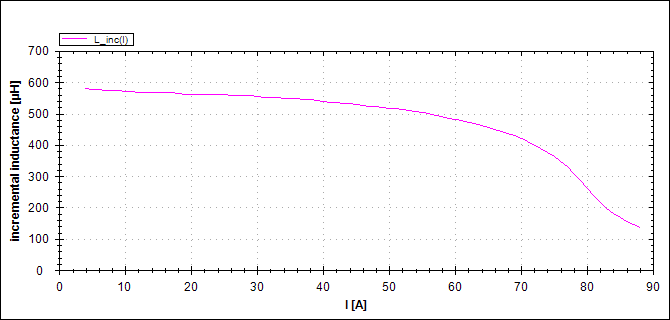

（图表内容：纵轴为电感相关数值，标注为 700 inc(l) 及 600、500、400、300、200、100、0；横轴为电流 I[A]，范围从 0 到 90A）

特点

• 测量增量电感 L₍ᵢₙc₎(i) 和割线电感 L₍ₛₑc₎(i)

• 测量磁链 ψ(i) 和磁共能 W₍cₒ₎(i)

• 测量直流电阻

• 计算磁通密度 B(i)

• 借助可选的三相扩展单元，也适用于三相扼流圈

• 与带有直流偏置的小信号测量或 50/60Hz 市电电流测量相比，测量结果更接近实际情况

优势

• 测量操作简便快捷

• 尽管测量电流高达 10000A，但仪器重量轻、便于携带且价格实惠

• 高采样率和极宽的脉冲宽度范围，适用于所有磁芯材料

• 功能强大的软件

• 通过用户友好的图形用户界面实现简单直观的操作

• 测量结果以图表和表格形式呈现

• 可生成 PDF 格式的测量报告，支持数据导出和存储（XML、CSV 格式）

• 对于大规模生产中的常规测试，该仪器可通过 DLL 或 LabVIEW 轻松集成到自动化测试环境中

• 如有需要，我们将协助您将 DPG10 系列集成到特定的测试环境中

应用领域

• 开发、研究和质量检验

• 小批量和大规模生产的常规测试

• 极宽的电流范围，从 <0.1A 到 10000A，适用于所有感性元件，从小型表面贴装电感到 MVA 级的大型功率电抗器，例如：

  开关模式电源、DC/DC 转换器等的滤波电感

  不间断电源、逆变器等的滤波电感

  功率因数校正（PFC）等用的功率扼流圈和换向电感

  抑制扼流圈和电流补偿扼流圈

  螺线管、阀线圈

  反激式转换器用变压器

  电力变压器、电机

  以及更多、更多的感性元件

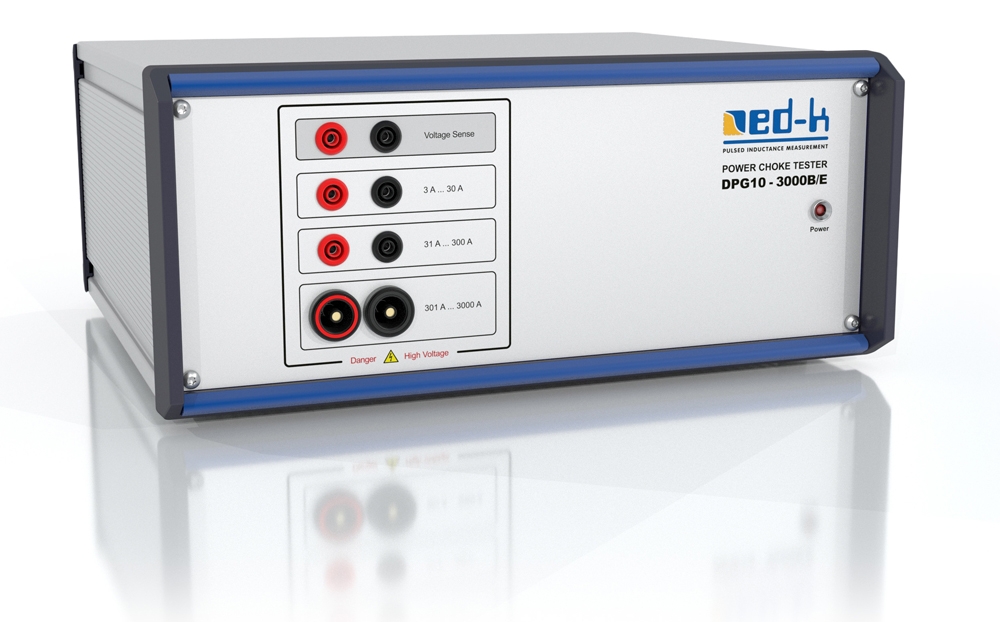

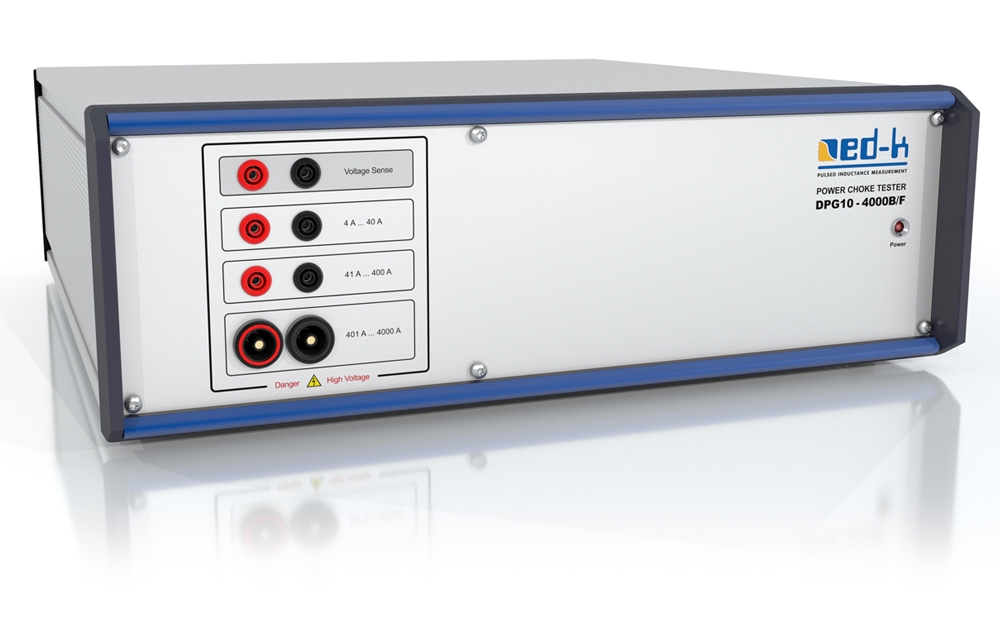

功率电感测试仪 DPG10 – 系列

功率电感测试仪 DPG10 系列有不同的版本，用于不同的最大测量电流和脉冲能量能力。最大电流水平是可调的，当超过该水平时会导致测量脉冲终止。有三个测量范围。

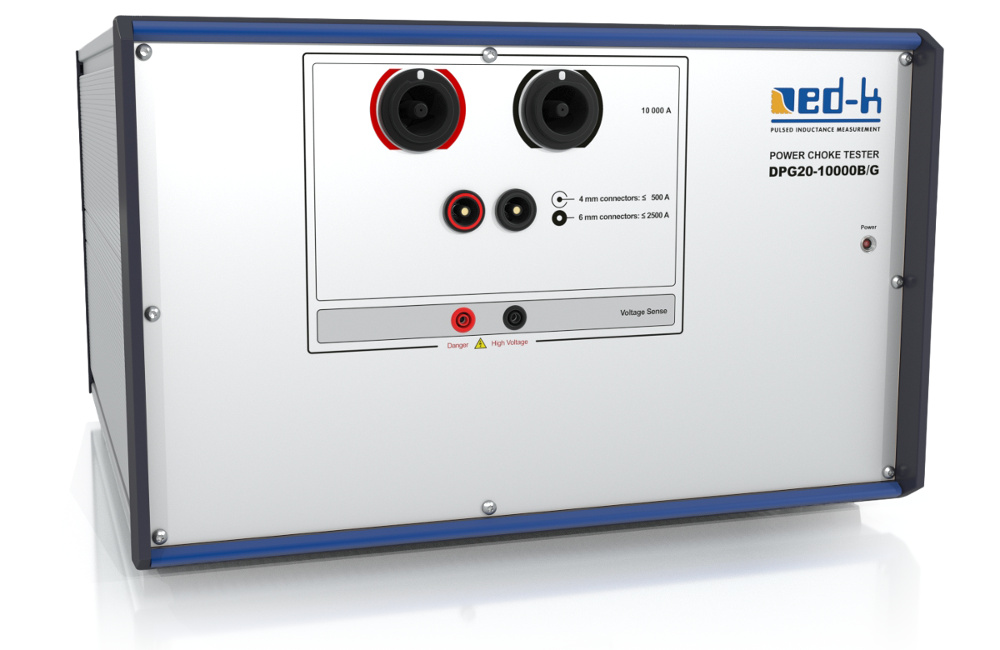

功率电感测试仪 DPG20 – 10000B/G

新的 DPG20 系列是对国际知名 DPG10 系列的补充，以适应更大的电流、更多的脉冲能量和更高的测量电压。

第一个型号 DPG20-10000B/G 设计用于高达 10 kA 的电流和高达 15 kJ 的脉冲能量。目前最大测量电压为 780 V。

因此，DPG20 系列主要面向达到 MVA 范围的超大型电感器的制造商和用户，从事能源技术、铁路牵引系统、风力发电等领域的工作。
