产品简介

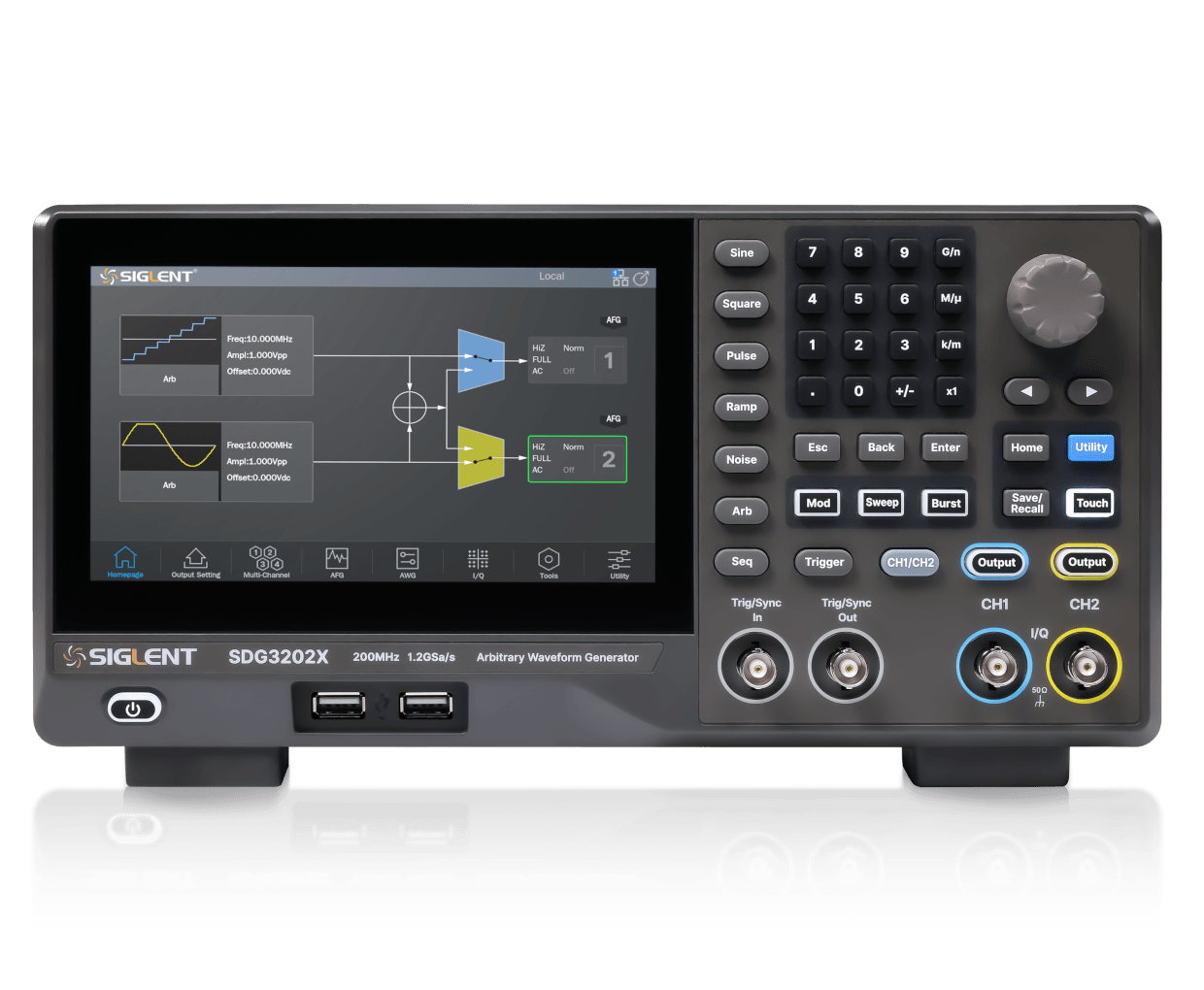

SDG3000X系列具有16-bit垂直分辨率，最高200MHz输出频率，1.2GSa/s采样率，每通道最大存储深度40Mpts，并采用了创新的EasyPulse和TrueArb技术，显著降低波形抖动。SDG3000X配备7英寸电容触摸屏，支持直观的操作设置，还具有序列波发生、噪声发生、谐波发生、IQ信号发生、PRBS码型发生和各种复杂信号生成的能力，支持多脉冲输出，助力功率器件双脉冲测试。SDG3000X是一款多功能波形生成设备，广泛应用于通信、半导体、新能源及科研教育等领域，为不同测试方案提供更多的选择。

主要特性

• 双通道，最大输出频率200MHz，全频段1μHz分辨率

• 1.2 GSa/s数-模转换器采样率，16-bit垂直分辨率

• 逐点输出任意波，40Mpts波形存储器

• 最高输出120Mbps的PRBS码型

• 支持双脉冲输出功能

• 可作为噪声发生器/谐波发生器/IQ信号发生器

• 7英寸1024×600高分辨率显示触摸屏

产品优势

高保真信号生成，精准复现每一细节

SDG3000X采用创新的EasyPulse和TrueArb技术，重新定义了信号生成的精度标准。TrueArb技术支持逐点输出任意波形，采样率覆盖10mSa/s~600MSa/s，在确保波形细节完整的同时，实现抖动低至150ps、总谐波失真低于0.075%的高保真信号输出。

高精度脉冲生成，灵活调节边沿脉宽

EasyPulse技术则专为脉冲信号优化，可生成最小脉宽8ns、占空比极小、上升/下降沿快速且不受频率影响的脉冲波形，支持边沿和脉宽大范围精细调节，SDG3000X是生成高精度脉冲信号的理想设备。

40Mpts/ch任意波长度，完美复现信号

SDG3000X内置196种任意波形，40Mpts/ch大容量波形存储器可完整存储并高精度复现复杂信号细节，结合灵活的序列播放功能，轻松设置各段波形循环次数及波形播放顺序，满足多样化的测试需求。

灵活信号生成，覆盖复杂测试需求

SDG3000X支持120Mbps PRBS码型输出，并可在250~50MSymb/s符号速率范围内生成优异EVM性能的基带或中频IQ信号，及多种调制功能（AM/DSB-SC/FM/PM/FSK/ASK/PSK/PWM）。结合Sweep和Burst功能，SDG3000X轻松应对从科研教育到功率器件测试的全场景挑战。
