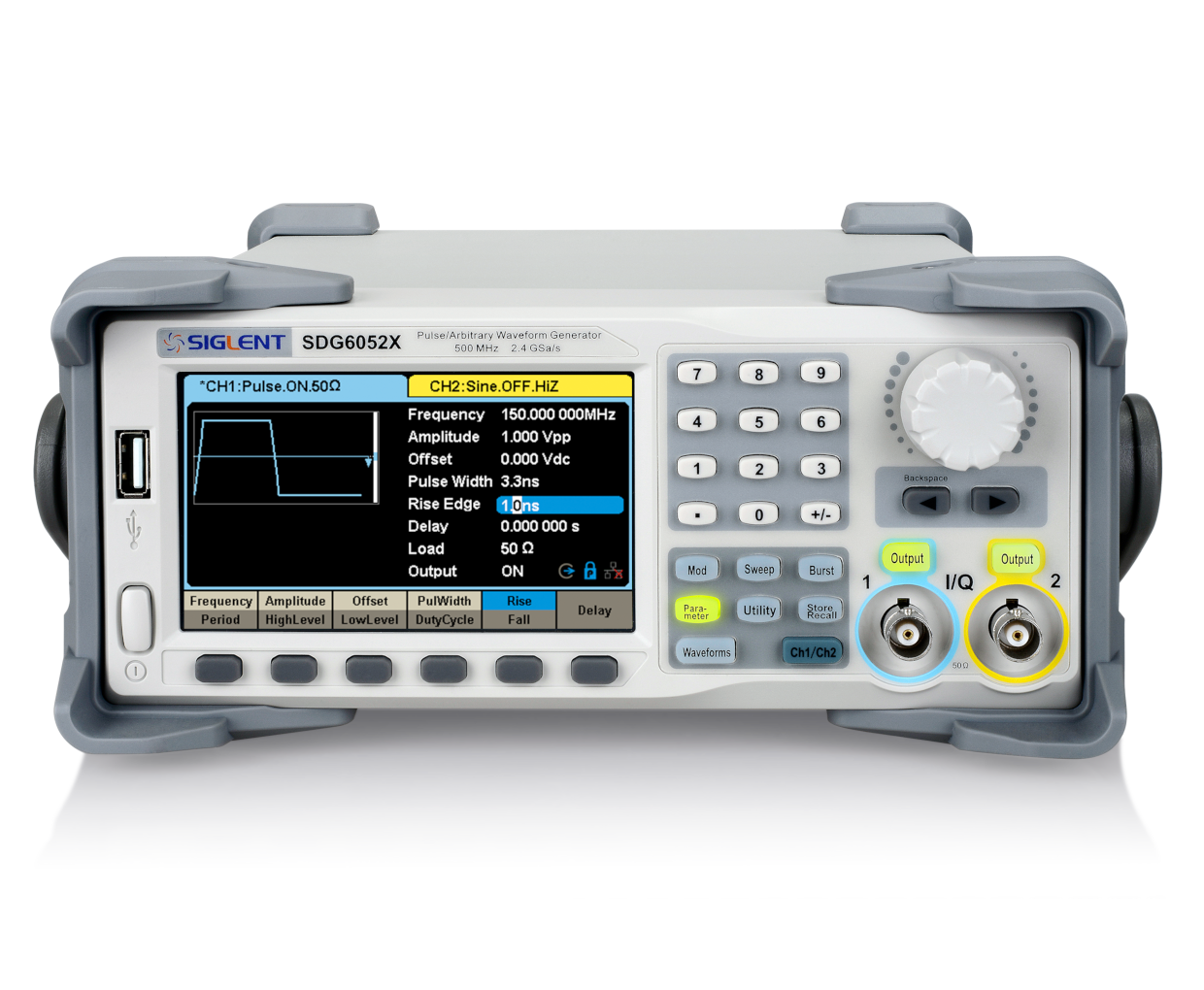

产品简介

SDG6000X系列提供最高500MHz的频率输出，最大采样速率达2.4GSa/s，支持20Mpts的任意波长度，确保信号精确生成，满足多样化测试需求。SDG6000X具有噪声发生、IQ信号生成、PRBS码型等多种功能，且能逐点输出任意波形，是科研、教育及制造业的理想选择。

主要特性

• 等性能双通道，最大输出频率500 MHz

• 2.4 GSa/s采样率，16 bit 垂直分辨率

• 脉冲信号最大频率150 MHz；上升/下降时间可调，最快可达1 ns

• 逐点输出任意波，波形长度32pts~20 Mpts

• 可作为 IQ 信号发生器（选件）

• 可作为 PRBS 信号发生器

• 可作为噪声信号发生器

产品优势

多合一信号发生器

· 连续波形发生器——最高频率可达500 MHz

· 脉冲信号发生器——最快上升、下降时间可达2 ns，低抖动，脉宽和沿精细可调

· 函数/任意波形发生器——6种标准波形以及高达190多种内置任意波形

· 噪声信号发生器——可输出带宽可调高斯白噪声

创新的EasyPulse 技术

DDS 方法输出方波/脉冲时, 如果采样率和输出频率不成整数倍关系，将产生一个采样周期的抖动。采用 EasyPulse 技术可克服这个缺陷；产生低抖动的方波和脉冲信号，此外还具有以下优势：

· 脉冲频率最高可达120 MHz

· 上升和下降时间分别可设置，最快可达2 ns

· 脉宽精细可调，最小可达3.3 ns

· 占空比低至0.001%

· 低抖动

TrueArb 波形技术

使用了创新的TrueArb技术，可克服DDS技术产生的抖动和失真。因为TrueArb采用逐点输出技术，不会遗漏任何波形信息。同时还具体以下优势：

· 8 Mpts的波形长度，波形细节更精细

· 16 bit的垂直分辨率，信号保真度更高

· 配合标配的EasyWave上位机软件，可生成和输出客户所需要的信号

矢量信号源

SDG6000X可生成常用的 ASK, FSK, PSK, QAM 等调制类型的IQ 信号。 可以作为基带源，或直接产生正交调制后的中频信号。

· 载波频率可达500 MHz

· 符号率最大37.5 MSymb/s

· 配套的 EasyIQ 上位机软件可生成多种 IQ 调制类型

PRBS信号源

· 可提供PRBS3 ~ PRBS32 多种码型输出

· 可预设多种逻辑电平如：TTL，LVCMOS，LVPECL，LVDS等

· 最高速率可达300 Mbps

· 上升和下降时间可调
