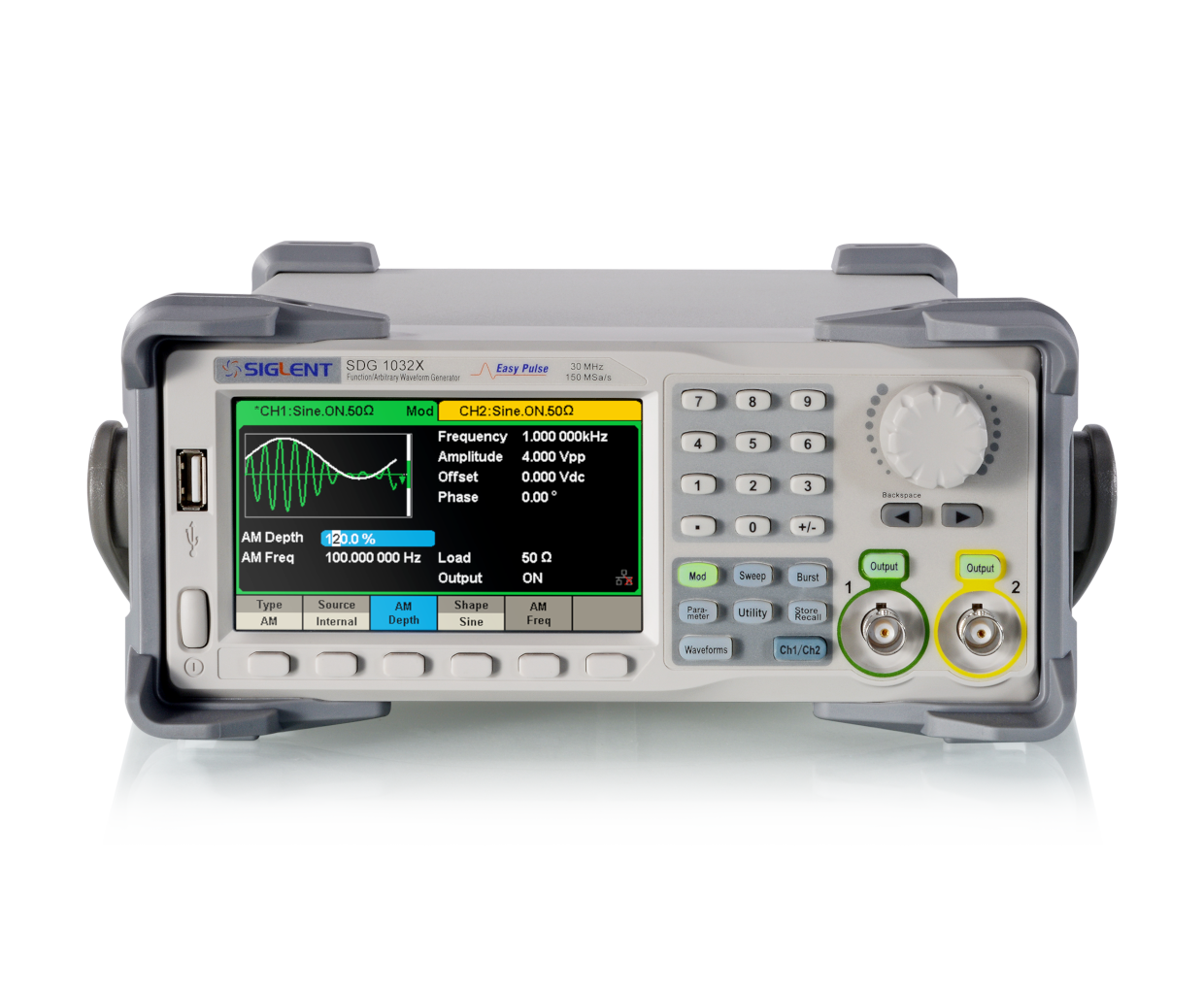

产品简介

SDG1000X系列高达60MHz的频率与150MSa/s的采样率，确保了波形的精确复现。用户还可通过序列功能创建复杂的波形序列，满足复杂的测试需求。

主要特性

• 等性能双通道。正弦波、方波最大输出频率60 MHz

• 150 MSa/s采样率，14 bit垂直分辨率

• 逐点输出任意波，波形长度2pts~16 kpts

• 脉冲上升/下降时间可调，脉宽精细可调

• 复杂信号合成能力

• 4.3 英寸显示屏

产品优势

高性能方波

SDG1000X使用了专门的方波产生电路打破了60 MHz的通道带宽限制，获得了高性能方波。

· SDG1000X系列的带宽是60 MHz，却拥有 60 MHz高性能方波

· 上升/下降时间低于4.2 ns

· 方波具有与脉冲波一致的抖动性能

创新的 EasyPulse 技术

DDS 方法输出方波/脉冲时, 如果采样率和输出频率不成整数倍关系，将产生一个采样周期的抖动。采用 EasyPulse 技术可克服这个缺陷；产生低抖动的方波和脉冲信号，此外还具有以下优势：

· 脉冲频率最高可达5 MHz

· 上升和下降时间分别可设置，最快可达20 ns

· 脉宽精细可调，最小可达48 ns

· 低抖动

复杂信号生成能力

SDG800具有强大的波形生成能力，可以完成各种信号调制、波形扫描、猝发输出以及信号合成，支持内部、外部和手动等触发源。

· 支持AM、FM、PM、FSK、ASK、DSB-AM及PWM等多种信号调制

· 支持线性和对数的扫频方式

· 支持“N循环”和“门控”脉冲串猝发方式

TrueArb 波形技术

使用了创新的 TrueArb 技术，可克服 DDS 技术产生的抖动和失真。因为 TrueArb 采用逐点输出技术，不会遗漏任何波形信息，同时还具体以下优势：

· 16 kpts的波形长度，波形细节更精细

· 14 bit的垂直分辨率，信号保真度更高

· 配合标配的 EasyWave 上位机软件，可生成和输出客户所需要的信号
