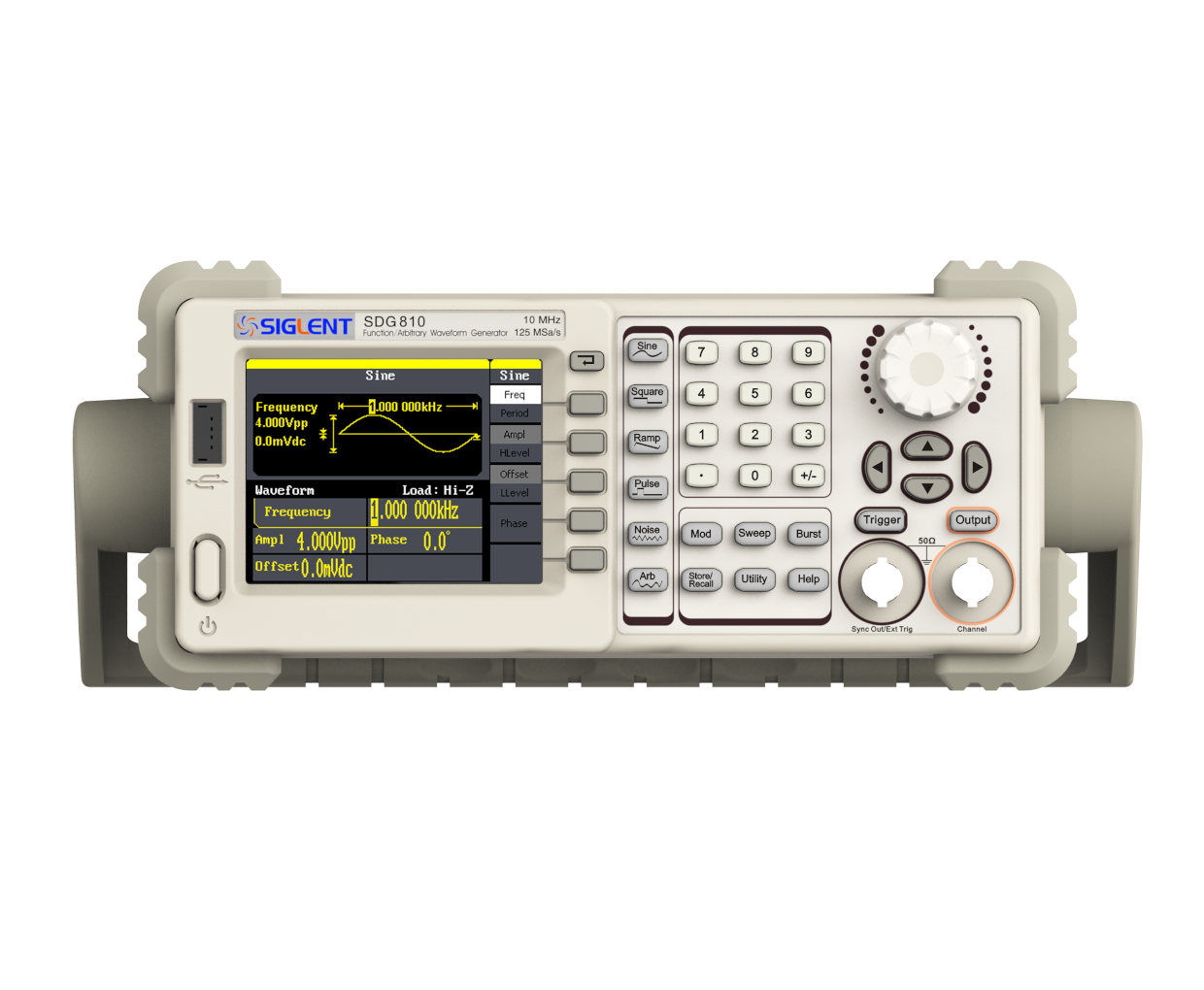

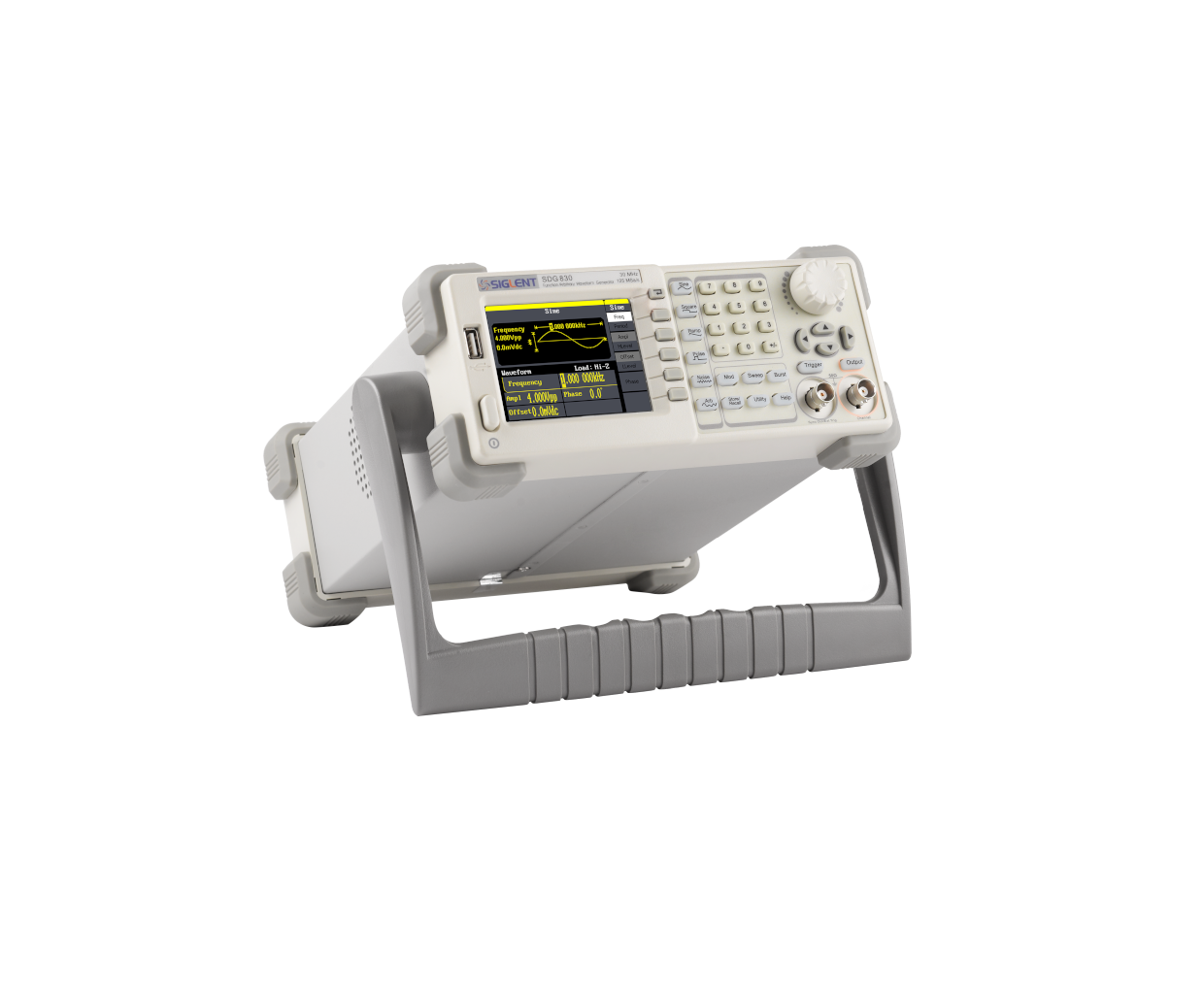

产品简介

专为基础实验室设计，SDG800系列以其经济的价格和实用的功能受到青睐。支持多种标准波形及简易任意波形生成，频率高达25MHz，可满足日常教学及基础科研需求。

主要特性

• 单通道。最大输出30 MHz连续信号

• 125 MSa/s采样率，14 bit垂直分辨率

• 任意波形长度16 kpts

• 丰富的调制功能AM\DSB-AM\FM\PM\FSK\ASK\PWM\SWEEP\BURST

• 标配任意波形编辑软件

• 3.5英寸显示屏

产品优势

多种类型波形输出

多种类型波形输出。SDG800支持正弦，方波，脉冲波，三角波，高斯白噪声等波形输出

· 正弦波——最大输出频率30 MHz

· 方波特性——占空比可达20%-80%；上升时间小于24 ns

· 脉冲特性——最小脉宽可达48 ns；上升/下降时间可达20 ns

· 三角波特性——对称性0%-100%可调

· 直流信号——0到±10 V输出

创新的 EasyPulse 技术

DDS 方法输出方波/脉冲时, 如果采样率和输出频率不成整数倍关系，将产生一个采样周期的抖动。采用 EasyPulse 技术可克服这个缺陷；产生低抖动的方波和脉冲信号，此外还具有以下优势：

· 脉冲频率最高可达5 MHz

· 上升和下降时间分别可设置，最快可达20 ns

· 脉宽精细可调，最小可达48 ns

· 低抖动

复杂信号生成能力

SDG800具有强大的波形生成能力，可以完成各种信号调制、波形扫描、猝发输出以及信号合成，支持内部、外部和手动等触发源。

· 支持AM、FM、PM、FSK、ASK、DSB-AM及PWM等多种信号调制

· 支持线性和对数的扫频方式

· 支持“N循环”和“门控”脉冲串猝发方式

任意波形输出

· 16 Kpts的任意波形长度

· 14 bit 垂直分辨率

· 内置 46 种任意波形

· 标配强大的任意波形编辑软件，可以使用标准波形（Sine,Square,Ramp,Pulse,ExpRise,ExpFall,Sinc,Noise和DC）以及手动、直线、坐标、公式来创建任意波形，满足客户需求。
