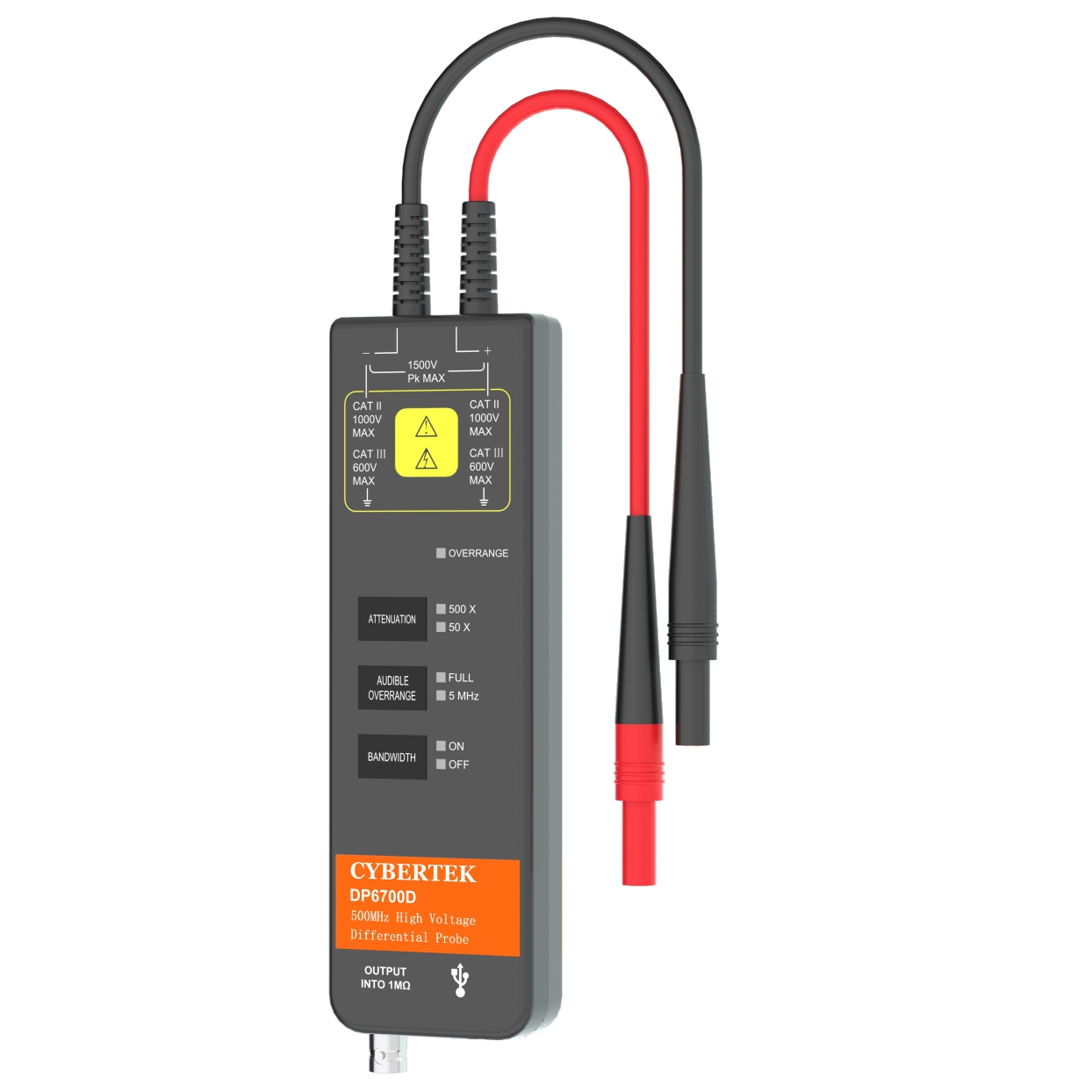

⾼压差分探头 DP6000(A)系列
所属栏目：电压探头
发布时间：2025-05-14
关注度：236次
简单介绍：知用DP6000(A)系列高压差分探头，支持7000V浮地测量，500MHz带宽精度±2%。独创5MHz带宽限制功能，配备声光过载报警，适用于逆变器、电源模块等高压隔离测量场景。三年质保，国产高端之选！
咨询电话：18123690305
特点
业界领先的高稳定高共模抑制比技术
全系列(最高7000V)通过国际权威的德国SGS安全认证
丰富的量程可供选择
标准BNC接口，可匹配任何厂家的示波器
产品规格
| 型 号 | DP6070A | DP6150(A) | DP6350(A) | DP6700(A) | ||||
| 带宽（-3dB） | DP6070A | 100MHz | DP6150 | 70MHz | DP6350 | 70MHz | DP6070 | 70MHz |
| DP6150A | 100MHz | DP6350A | 100MHz | DP6070A | 100MHz | |||
| 上升时间 | DP6070A | ≤3.5ns | DP6150 | ≤5ns | DP6350 | ≤5ns | DP6070 | ≤5ns |
| DP6150A | ≤3.5ns | DP6350A | ≤3.5ns | DP6070A | ≤3.5ns | |||
| 精度 | ±2% | |||||||
| 量程选择（衰减比） | 10X/100X | 50X/500X | 100X/1000X | 100X/1000X | ||||
| 最大差分测量电压Vp (DC+Peak AC) | 10X | ±70V | 50X | ±150V | 100X | ±350V | 100X | ±700V |
| 100X | ±700V | 500X | ±1500V | 1000X | ±3500V | 1000X | ±7000V | |
| 有效值 | 10X | ±50Vrms | 50X | ±106Vrms | 100X | ±247Vrms | 100X | ±500Vrms |
| 100X | ±500Vrms | 500X | ±1060Vrms | 1000X | ±2475Vrms | 1000X | ±5000Vrms | |
| 最大输入对地电压 (Vrms) | 450V CATII | 600V CATII | 600V CATII | 1000V CATIII | ||||
| 600V CATI | 1000V CATII | 1000V CATII | 2300V CATI | |||||
| 共模电压（DC+PeakAC） | ±700V | ±1500V | ±3500V | ±7000V | ||||
| 输入阻抗 | 单端对地 | 2.5MΩ | 5MΩ | 5MΩ | 20MΩ | |||
| 两输入端 | 5MΩ | 10MΩ | 10MΩ | 40MΩ | ||||
| 输入电容 | 单端对地 | <4pF | <4pF | <4pF | <5pF | |||
| 两输入端 | <2pF | <2pF | <2pF | <2.5pF | ||||
| CMRR | DC | >80dB | ||||||
| 100kHz | >60dB | |||||||
| 1MHz | >50dB | |||||||
| 带宽限制（5MHz） | ≥-3dB@5MHz | |||||||
| 过载指示电压阀值 | 10X | ≥70V | 50X | ≥150V | 100X | ≥350V | 100X | ≥700V |
| 100X | ≥700V | 500X | ≥1500V | 1000X | ≥3500V | 1000X | ≥7000V | |
| 过载指示灯（红灯） | 有 | |||||||
| 过载报警灯 | 有（可选择关闭） | |||||||
| 自动保存功能 | 有 | |||||||
| 偏置可调功能 | 有（进入测试模式下调整） | |||||||
| 终端负载要求 | ≥100kΩ | |||||||
| 电源 | USB5V/2A适配器 | |||||||
