产品简介

SDS6000L 系列示波器专注于性价比，带宽覆盖500 MHz至2 GHz，同样具备优异的12-bit垂直分辨率。结合高采样率、深存储和丰富的功能，如模板测试、电源分析等，适用于电子设计与制造中的常规测试任务，满足大多数工程师的日常需求。

主要特性

• 支持最多512个模拟通道

• 带宽：最高2 GHz；实时采样率高达10 GSa/s

• 垂直分辨率：最高12-bit

• 低本底噪声，在2 GHz带宽下低至153 μVrms

• 采用SPO 技术，波形捕获率最高达750 000 帧/秒（Sequence 模式）

• 存储深度最高达500 Mpts/通道

产品优势

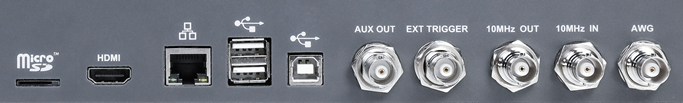

丰富的硬件接口

支持 2 个 USB Host 3.0 和 2 个 USB Host 2.0、1 个 USB Device 2.0 (USBTMC)、1 个 1000M LAN（VXI-11/Telnet/Socket）、1 个micro SD 卡、1 个辅助输出（Pass/Fail 和 Trigger Out 复用）、1 个 HDMI 视频输出接口、1 个 10 MHz In 和 1 个 10 MHz Out。

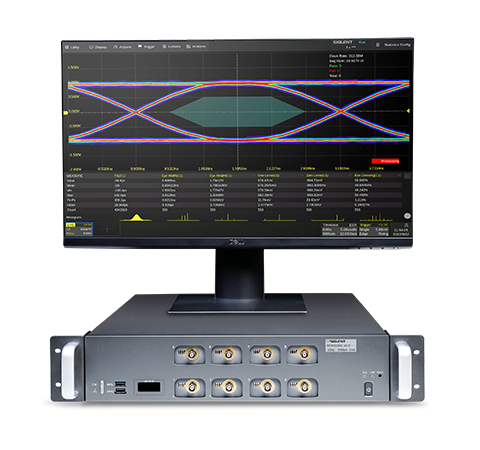

眼图和抖动分析

眼图分析是高速系统信号完整性分析的核心。SDS6000L提供对数字信号进行眼图和抖动分析的功能，自动从串行数据中提取时钟用于重构眼图和进行抖动计算；

支持多种眼图和抖动参数的自动测量；

支持对眼图的模板测试。

优异性能，高保真信号捕获与细节体现

SDS6000L系列在机身小巧的同时也保持了优异的性能：带宽最高可达2 GHz，可测量上升时间短的信号；最高10 GSa/s采样率，能准确地捕获波形数据，而最大500 Mpts/通道的深存储，使用户能够使用更高的采样率捕获更长时间的信号，然后快速放大需要关注的区域，做到整体与细节的兼顾；采用鼎阳创新的SPO技术，拥有最高达750 000 帧/秒（Sequence 模式）的波形捕获率，能轻松捕获到低概率异常事件。

灵活组网，最高512通道高速数据采集系统

SDS6000L外形设计精巧，体积紧凑，仅有1U高，能够组建灵活的多通道采集系统，用更小的空间获取更大的测量范围，即通过同步机触发多台（最多64台）示波器同步采集，最多支持扩展至512个模拟通道；可通过外接显示器和鼠标实现人机交互，也可通过网口连接上位机，通过WebServer 或二次开发上位机软件实现对仪器的远程操控，使用灵活，非常适用从实验室到生产中的多种应用场景。
