产品简介

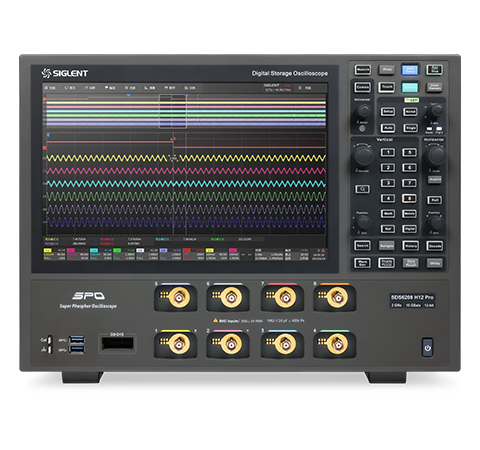

SDS6000 Pro系列示波器以高性能著称，带宽从350 MHz至2 GHz不等，提供4或8通道加扩展选项，满足复杂测试需求。高达10 GSa/s的采样率和750,000 wfm/s的波形捕获率，确保信号细节不遗漏。标配丰富的选件软件，如Manchester、I2S、CAN FD等协议解码，适合汽车电子及高速通信领域。

主要特性

• 带宽：350 MHz（仅4通道）, 500 MHz, 1 GHz, 2 GHz

• 垂直分辨率：12-bit（H12）/10-bit（H10）

• 低本底噪声：在 2 GHz全带宽下低至153 μVrms

• 实时采样率： 10 GSa/s（2GHz带宽或8通道型号）

• 存储深度： 500 Mpts（2GHz带宽或8通道型号）

• 波形刷新率：750,000 wfm/s（Sequence模式）

产品优势

高分辨率示波器，满足更高精度的测试需求

12-bit高分辨率ADC采样，更好地呈现波形细节；

优秀的本底噪声，在2GHz全带宽下的底噪值仅为153 μVrms，

让12-bit ADC充分发挥性能；

典型值±0.5%的直流增益精度

多路信号时序测试，帮助加快研发进程

多路信号时序测试，广泛应用于芯片设计、自动驾驶、汽车功率半导体、电源排序检验、高压充放电平台等。如今大多数嵌入式电路设计中电源轨越来越多，且有着特定的上电、掉电时序要求，甚至规定了上电、掉电的时间要求，如此一来电源排序必不可少，传统的4通道示波器需要多次采集，逐个模块检查，而SDS6000 Pro凭借其8通道的优势可同时观察8路通道波形情况，获得各路时序情况，帮助加快研发进程。

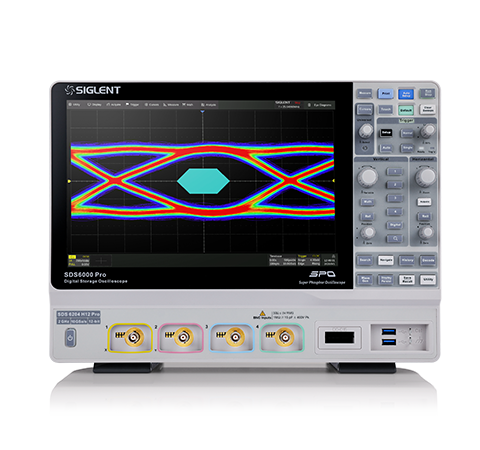

眼图和抖动分析，助力信号完整性分析

利用眼图可以观察到码间串扰和噪声的影响，体现信号的整体特征，帮助评估系统优劣程度，抖动分析可以将系统性能做进一步的分析和测量，以提升高速电路的时序冗余度。

产品型号参数
