产品简介

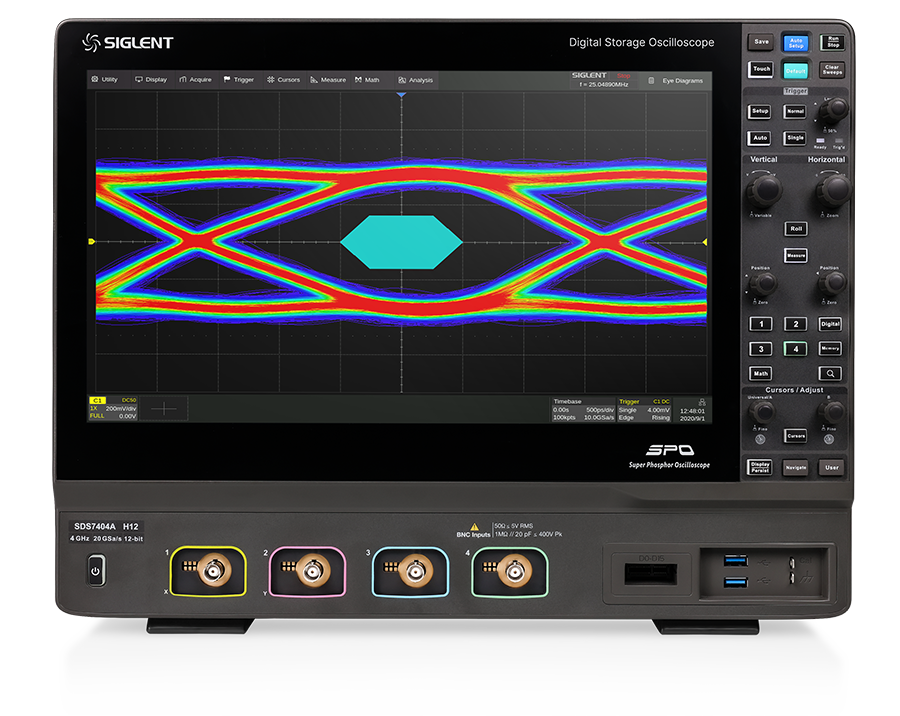

SDS7000A系列是鼎阳科技推出的高分辨率数字示波器，具备12-bit垂直分辨率、低本底噪声和高精度垂直测量能力，带宽最高达8GHz，采样率最高20GSa/s，提供4个模拟通道和16个数字通道，存储深度可达2Gpts/通道（AP机型）。产品采用SPO技术，波形捕获率高达100万帧/秒，支持丰富的触发、解码及高级分析功能，配备15.6英寸电容触摸屏，适用于高速信号分析、协议测试、电源分析等复杂场景。

产品特点

• 高分辨率与精度：12-bit ADC，支持ERES模式提升至16-bit，4GHz带宽下本底噪声低至220μVrms

• 高性能指标：最高8GHz带宽，20GSa/s实时采样率，2Gpts深存储（AP机型），100万帧/秒波形捕获率

• 丰富触发与解码：支持边沿、脉宽、串行总线（I²C/SPI/UART/CAN等）触发，标配5种协议解码，可选配CAN FD、USB2.0等

• 高级分析功能：历史模式（124000帧）、分段采集、模板测试、眼图/抖动分析、电源分析（选件）、频谱分析（A机型选件）

• 用户体验优化：15.6英寸电容触摸屏，支持手势操作；外接显示器/鼠标，Web远程控制；多国语言界面

• 硬件扩展性：4xUSB3.1接口、双LAN、DP/HDMI显示输出，内置50MHz任意波形发生器（选件）

应用场景

• 通信领域：串行总线调试（USB、以太网、MIPI-DPHY）、协议一致性测试

• 电源与射频：电源质量分析、谐波测量、射频信号频谱分析（A机型）

• 数字电路开发：混合信号采集（16路数字通道）、DDR/DDR3信号分析

• 汽车电子：CAN/LIN/FlexRay总线测试、车载以太网一致性分析

• 教育与科研：高速信号波形分析、实验数据记录与回放

产品优势

1. 万兆以太网分析：支持 2.5G/5G/10GBase-T 以太网电气一致性分析，涵盖最大输出跌落、发送端定时抖动等多项测试项目，确保设备符合 IEEE 标准。

2. 实时频谱分析：集成 RTSA 功能，支持实时频谱仪和数字下变频，搭配 SigVSA 软件，可分析多种信号类型，满足时频域分析需求，降低设备成本。

3. 矢量信号分析：内置 SigVSA 软件，可作为信号分析仪对 DDC 输出数据进行分析，支持从简单到复杂的多种信号类型，支持实时采集波形分析和离线分析。

4. MIPI-DPHY 协议一致性分析：支持 MIPI-DPHY 一致性测试，覆盖 CTS1.0 协议规范，通过高分辨率 ADC、合适带宽及有源差分探头等确保信号完整性，测试流程可自动配置参数并生成报告。

5. 眼图和抖动分析：8GHz 带宽助力信号完整性分析，眼图可反映信号整体特征，抖动分析可测量多种参数并分解抖动分量。

6. 协议一致性分析（选配）：支持多种协议一致性测试，结合测试夹具可自动设置仪器并调用功能进行测试，生成报告。

7. 配套探头：如 5GHz 有源差分探头 SAP5000D，带宽 5GHz，上升时间 80ps，满足高速信号测量需求。

产品型号参数表
