产品简介

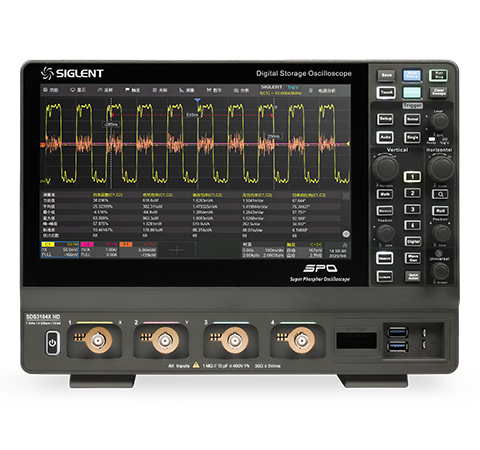

SDS3000X HD系列示波器是鼎阳科技的经典产品之一，带宽从1 GHz至350 MHz，提供4通道加扩展选项。其高达4 GSa/s的采样率和890,000 wfm/s的波形捕获率，确保信号捕获的实时性和准确性。HD模式下的高分辨率显示，让波形细节更加清晰，适合电子研发与教育的多样化需求。

主要特性

• 带宽：1 GHz、500 MHz、350 MHz

• 存储深度： 最高 400 Mpts/ch

• 垂直分辨率：12-bit

• 实时采样率： 最高 4 GSa/s

• 波形捕获率：最高 890,000 wfm/s

• 低本底噪声：全带宽下低至 125 μVrms

产品优势

12-bit ADC，波形细节清晰可见

SDS3000X HD系列示波器全系采用12-bit高分辨率ADC，量化等级高达4096级，高分辨率模式下（ERES）可将分辨率提升至16-bit，配合垂直&水平放大功能，助力用户更完整清晰地观测到波形的细节。比如在LLC半桥式变换电路分析时，需要通过波形观察上管和下管的驱动信号之间存在的死区时间，12-bit示波器还原后的波形细节远比8-bit示波器要更清晰。

ENOB——真实有效的ADC位数

当高速ADC进行数据采集时，由于噪声和失真的影响，实际ADC的信噪失真比达不到其标称位数应达到的理想性能。一般情况下，示波器带宽越高，其内部噪声就越高。因为高频噪声会进入高带宽示波器内。由于ADC仅为示波器系统的一部分，不能独立使用，因此整个示波器系统的ENOB指标会更有意义。SDS3000X HD高达8.3～8.6-bit，时间误差、频率杂散都比较小，同时宽带噪声也比较低，能够有效保证测量的精准度。

丰富的触发功能

SDS3000X HD系列示波器提供丰富的触发类型，含边沿、间隔、超时、视频、串行总线、区域触发等，其中，区域触发不同于传统触发，它可应用于参数特征尚不明确的偶发信号，仅需使用鼠标或者触摸创建并定义区域即可完成信号的捕捉。总线触发支持 I2C、SPI、CAN、CAN FD、FlexRay、I2S、MIL-STD-1553B、SENT等多种总线，提供嵌入式、汽车、计算机等串行总线的测试解决方案。

模板测试，高效评估信号质量

模板测试功能主要用于信号质量的评估，能够长时间监控波形的故障率，并根据故障波形定位原因。有两种规则设置方式，一是通过在示波器中绘制多边形模板创建规则，二是根据“完美波形”设置水平和垂直数值创建规则，而后示波器对波形进行实时测试，可统计在规定的测试条件内测试的次数、失败的次数、失败率等，还能够设置“存储失败帧”，失败波形可通过历史模式进行查看。

产品型号
