产品简介

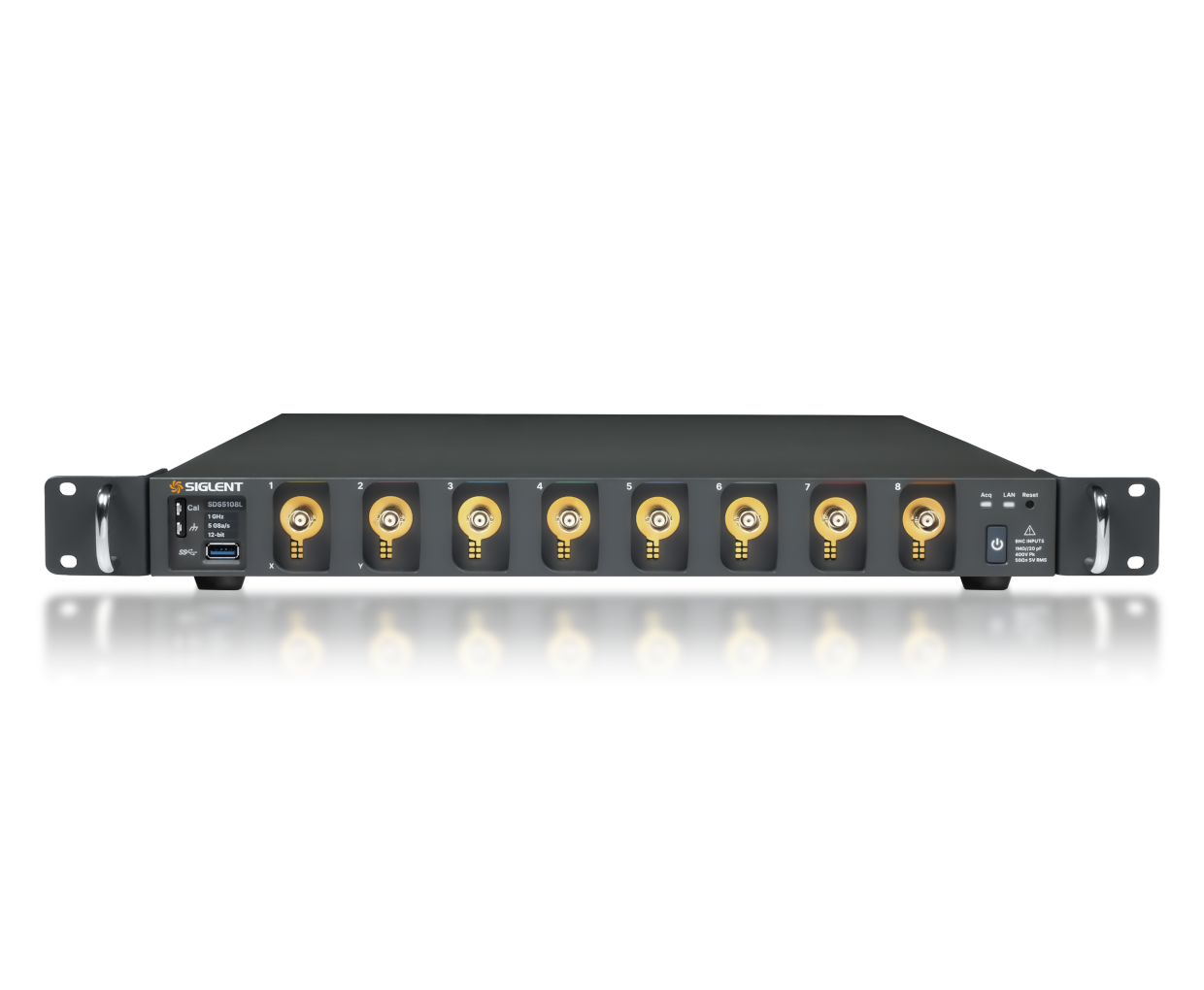

SDS5000L 系列是鼎阳科技最新款八通道紧凑型示波器。SDS5000L 的最大带宽 1 GHz，采样率最高 5 GSa/s，单台提供 8 个模拟通道，可通过多台同步的方式支持最多 512 个模拟通道，能满足更多通道、更高精度的测量需求。

主要特性

• 带宽：1 GHz, 500 MHz, 350 MHz

• 存储深度： 最高 2.5Gpts/通道

• 垂直分辨率：12-bit

• 实时采样率： 最高 5 GSa/s

• 波形捕获率：最高 65 万帧/秒

产品优势

高分辨率，满足更高精度测试需求

12-bit高分辨率ADC采样，更好地呈现波形细节；

优秀的本底噪声，1GHz全带宽下本底噪声低至140μV

直流增益精度±0.5%

多路信号时序分析，一次完成电源轨测量

现代电子系统中包含不同的芯片、模块等，不同电路模块的信号在初始化和工作时可能相互影响，通过上电时序测试，可确保各模块信号在正确的时间出现，避免信号冲突、干扰，保证系统正常运行。如在通信系统中，收发模块的上电时序不当，可能造成数据传输错误。随着技术的发展，电路的复杂度不断提高，对上电时序测试也提出了新的挑战。SDS5000X HD可一次捕获所有相关信号的上电过程，节省测量时间，提高工作效率，减少因多次测量引入的误差，对有 8 个以上电源轨的复杂电路，可一次完成测量。

三相电分析

使用八通道示波器进行三相电分析，可以同时连接三相电的各相，对三相电压、电流信号进行同步测量，能实时准确获取三相电各相的波形和参数，直接观察和比较三相电信号的相位关系，确保三相电的相位平衡。借助快速傅里叶变换（FFT）功能，多通道示波器可对三相电压、电流信号进行谐波分析。选配三相电分析，可以测试三相电机的向量图，电能质量，进行效率分析等。

完整的宽禁带半导体解决方案

鼎阳科技最新八通道示波器和光隔离探头，补全了宽禁带半导体测试的最后一块拼图。SDS5000X HD的上升时间达到了ps级别，可以捕捉到碳化硅（SiC）、氮化镓（GaN）的快速变化的波形，分析开关过程中电压，电流的瞬态变化和开关特性。通过观察信号的形状、过冲、振铃等情况，分析信号的完整性，优化电路设计。
