产品简介

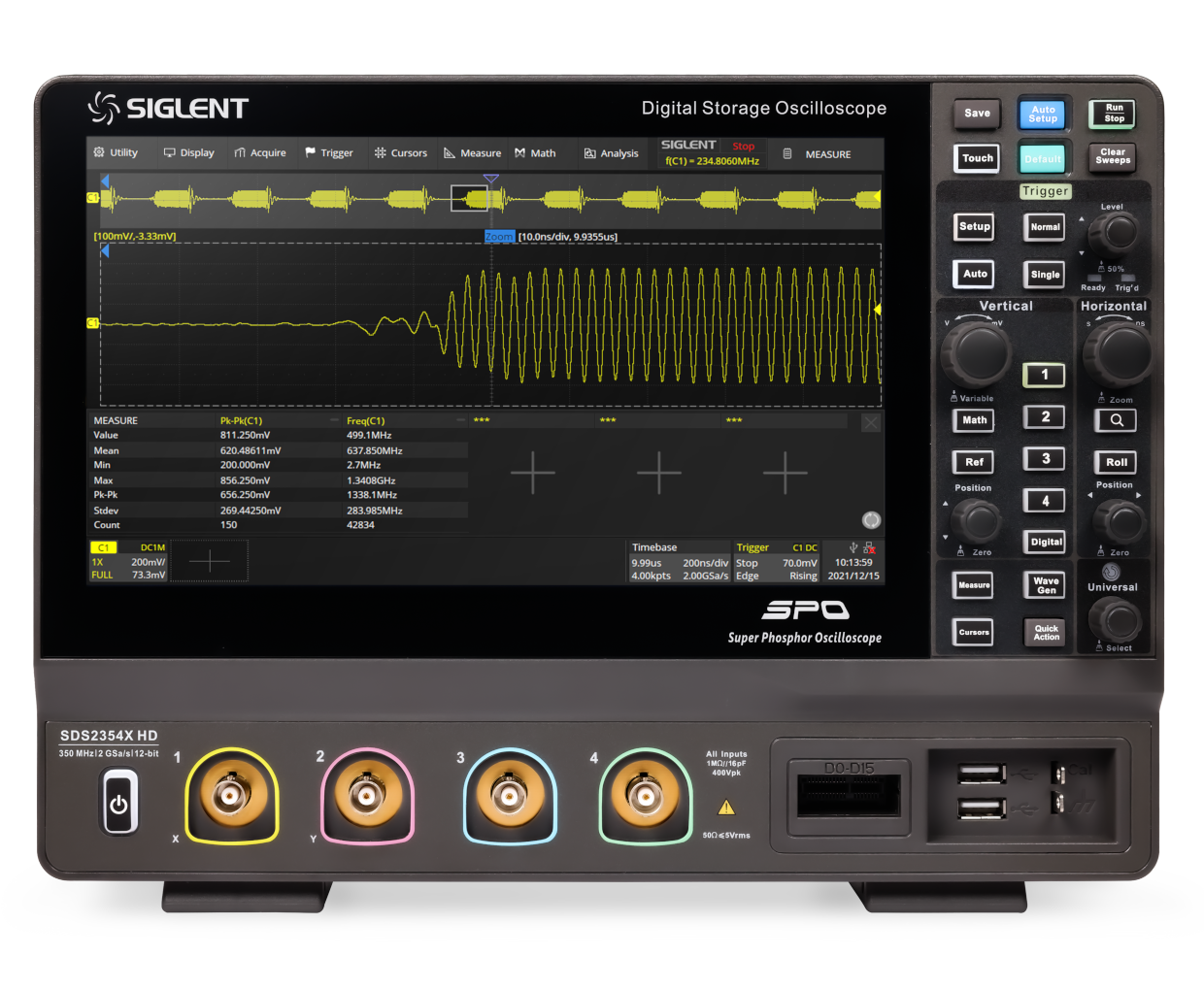

SDS2000X HD系列示波器以高性价比著称，带宽范围从500 MHz至200 MHz，适合入门级用户及教育市场。其2 GSa/s的采样率和500,000 wfm/s的波形捕获率，满足基本测试需求。结合长存储深度和多种测量功能，是电子爱好者及学生学习电子测量的理想选择。

主要特性

• 模拟带宽：200 MHz，350 MHz，500 MHz

• 垂直分辨率：12-bit

• 实时采样率： 2 GSa/s

• 存储深度：200 Mpts/ch

• 波形捕获率：500 000 帧/秒（Sequence 模式）

• 低本底噪声：在 500 MHz 全带宽下低至 70 μVrms

产品优势

全带宽下12-bit高分辨率，体验豪华的小信号分析能力

12-bit高分辨率ADC采样，更好地呈现波形细节。相比于普通的8-bit示波器256级量化等级，12-bit示波器可达到4096级，是普通示波器的16倍，具备更小的量化误差。

低至0.5%的直流增益精度。

本底噪声，在500MHz全带宽下低至 70 μVrms，让12-bit ADC充分发挥性能

电源轨分析

SDS2000X HD系列12-bit高分辨率可清楚地观察到电源轨小信号细节。0.5%的直流增益精度，给小信号测量带来前所未有的信心。

标配2M点FFT功能，还可实现在频域分析信号，以定位噪声来源

强大的电源测试功能

SDS2000X HD标配了波特图功能，并且支持后期通过软件开通电源分析选件功能，为电源工程师在实际测试中节省大量的时间。波特图功能可用于做电源环路分析，得到环路的幅频和相频曲线，从而分析环路设计的裕量。

同时，SDS2000X HD电源分析套件还提供了SOA(安全工作区测量)，开关损耗，谐波分析等功能。为电源工程师带来了整套的测试方案

串行协议分析

SDS2000X HD标配了I2C、SPI、 UART、 CAN、 LIN五种串行协议触发及解码，并可选配CAN FD、 FlexRay、 I2S、MIL-STD-1553B、SENT和Manchester等多种协议。通过事件列表显示，能快速、直观地将总线的协议信息以表格形式显示，并能同时显示2个总线解码结果。
