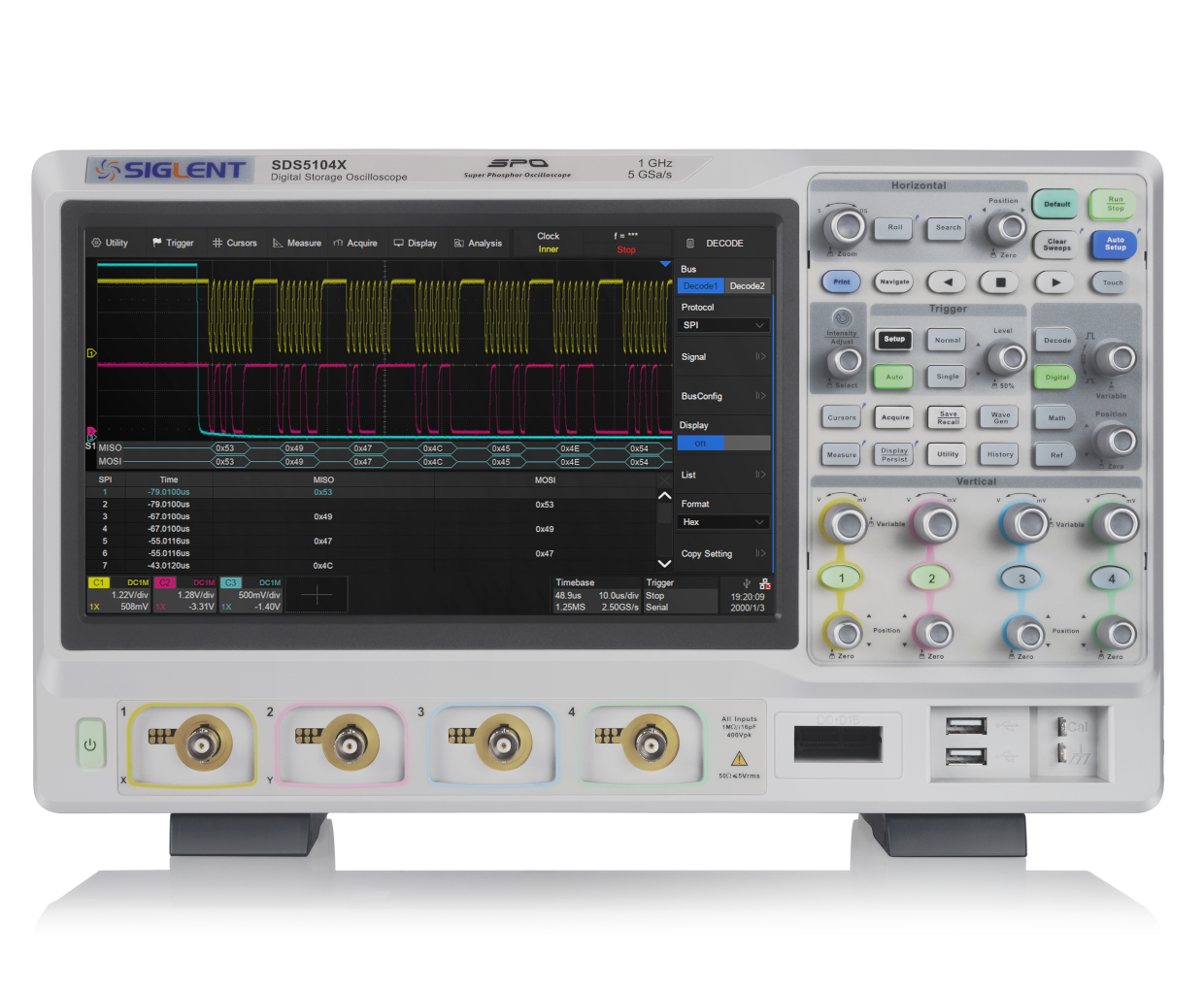

SDS5000X系列示波器
所属栏目：示波器
发布时间：2025-05-26
关注度：74次
简单介绍：鼎阳SDS5000X系列超级荧光数字示波器，1GHz带宽/5GSa/s实时采样率，4模拟通道+16数字通道（选配），250Mpts/通道深存储。采用SPO技术实现500,000帧/秒波形捕获率，支持256级辉度显示及智能区域触发，覆盖I2C/SPI/CAN等11种协议解码。标配10.1英寸触屏、网页远程控制及电源分析功能，适用于复杂电源轨测试与混合信号调试。
咨询电话：18123690305
产品简介
鼎阳SDS5000X系列数字示波器，专为高性能测试需求设计。该系列提供350 MHz至1 GHz的模拟带宽，高达5 GSa/s的采样率，以及250 Mpts的存储深度，确保捕捉精细信号细节。支持多种高级功能，如波特图、电源分析软件及多种串行协议触发及解码，是工程师和科研人员的理想选择。
主要特性
带宽350 MHz, 500 MHz, 1 GHz
实时采样率 5 GSa/s
存储深度 250 Mpts
波形刷新率500,000 wfm/s（Sequence模式）
混合信号测量（MSO）
产品优势
多点触摸，远程控制
SDS5000X配备10.1英寸触屏，可快速调整波形位置，设定区域触发，进行参数选择和设置。SDS5000X支持多达几十种参数测量，如果用传统的旋钮进行选择，无疑会耗费大量时间，触屏选择，省时省力。此外，SDS5000X还支持外接鼠标和键盘。
网页远程控制(Webserver)，无需安装大容量的驱动程序即可远程控制示波器，通过后端VGA接口，可进行测量结果演示。同时，SDS5000X也配备了免费的上位机软件，支持SCPI编程命令。
覆盖多种行业的串行协议触发和解码
SDS5000X提供多种串行协议触发和解码，覆盖多个行业。
I2C, SPI 嵌入式串行协议触发及解码
UART PC串行协议触发及解码
CAN, CAN FD, LIN, FlexRay 汽车串行协议触发及解码
I2S 音频串行协议触发及解码
MIL-STD 1553B 飞行系统串行协议触发及解码
强大的测量功能
SDS5000X目前可支持超过55种参数测量。高级测量功能可同时测量12种参数，并以趋势图的形式显示参数值变化趋势。打开统计功能可显示参数当前值，平均值，最小值，最大值，标准差和统计次数。并且参数值分布情况可以直方图的方式形象展示，比如在测时钟抖动时，可直观看到抖动的分布情况。
如果要选择特定的区域进行测量，可使用门限测量功能，然后移动光标进行区域选择。
测量的信源选择包括模拟和数字通道以及Zoom之后的信号，MATH波形，Ref波形。
多合一的示波器
SDS5000X集多种功能于一体，大大节省了空间并给用户提供了更多的价值。
16通道逻辑分析仪
25 MHz隔离信号源模块，可配合波特图功能进行电源环路响应测试
模板测试
数字万用表
波特图功能
电源分析软件
计数器
频率计
产品对比
| 对比数据 | SDS5000X | Tektronix 3 系列MDO | Keysight 3000T X系列 |
|---|---|---|---|
| 模拟带宽 | 350 MHz - 1 GHz | 100 MHz - 1 GHz | 100 MHz - 1 GHz |
| 通道数 | 2/4 + EXT | 2/4 + EXT | 2/4 + EXT |
| 最高实时采样率 | 5 GSa/s | 5 GSa/s | 5 GSa/s |
| 最高波形捕获率 | 500,000 wfm/s | 280,000 wfm/s | 1,000,000 wfm/s |
| 最大存储深度 | 250 Mpts | 10 Mpts | 4 Mpts |
| 辉度及色温显示 | 256级辉度及色温显示 | 256级辉度及色温显示 | 64级辉度及色温显示 |
| 垂直灵敏度 | 500 μV/div ~ 10 V/div | 1mV~10V/div | 1 mV/div ~ 5 V/div |
| 顺序模式 | 支持，100,000 段 | 不支持 | 支持，1000 帧 |
| 历史模式 | 支持，100,000 帧 | 不支持 | 不支持 |
| FFT | 2 Mpts | N/A | 64 kpts |
| MASK测试 | 标配 | 选配 | 选配 |
| 屏幕 | 10.1英寸触屏 | 11.6英寸触摸屏 | 8.5英寸触摸屏 |
产品型号
| 产品型号 | 模拟带宽 | 通道数 | 垂直分辨率 | 最高实时采样率 | 最大存储深度 | 最高波形捕获率 |
|---|---|---|---|---|---|---|
| SDS5032X（停产） | 350 MHz | 2 + EXT | 8-bit | 5 GSa/s | 250 Mpts/ch | 500,000 wfm/s |
| SDS5034X | 350 MHz | 4 + EXT | 8-bit | 5 GSa/s | 250 Mpts/ch | 500,000 wfm/s |
| SDS5052X（停产） | 500 MHz | 2 + EXT | 8-bit | 5 GSa/s | 250 Mpts/ch | 500,000 wfm/s |
| SDS5054X | 500 MHz | 4 + EXT | 8-bit | 5 GSa/s | 250 Mpts/ch | 500,000 wfm/s |
| SDS5102X（停产） | 1 GHz | 2 + EXT | 8-bit | 5 GSa/s | 250 Mpts/ch | 500,000 wfm/s |
| SDS5104X | 1 GHz | 4 + EXT | 8-bit | 5 GSa/s | 250 Mpts/ch | 500,000 wfm/s |
