柜式动态测试系统 PSL-AC-2000PRO
所属栏目：能芯电子
发布时间：2025-08-18
关注度：251次
简单介绍：产品简介 Introduction能芯电子开发的柜式动态测试系统（PSL-AC-2000PRO）为多功能动态测试系统，支持不同电压/电流等级的单管与模块的双脉冲/多脉冲/短路等动态测试能力。柜式动态测试系统（PSL-AC-2000PRO）的拥有更大的测试操作平台，采用能芯电子丰富的测试功能板、测试夹具、电容组件的配件库和动态测试软件，结合高精
咨询电话：18123690305
产品简介 Introduction

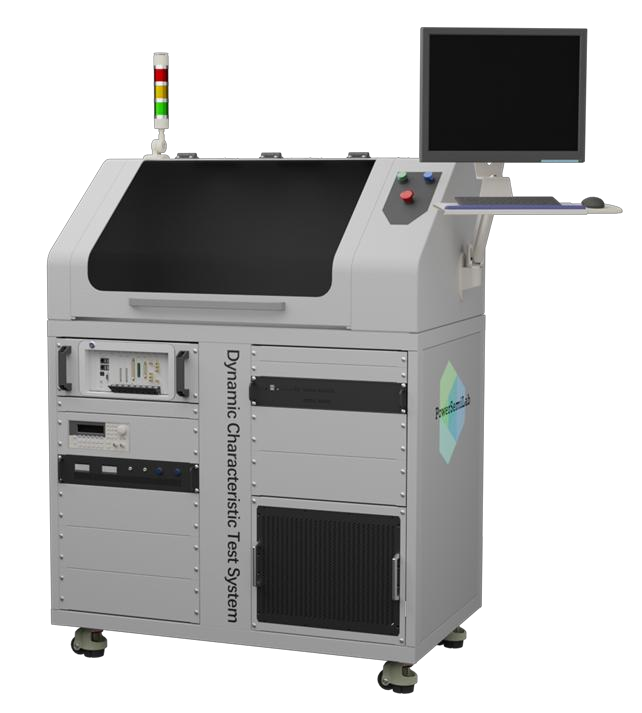

能芯电子开发的柜式动态测试系统（PSL-AC-2000PRO）为多功能动态测试系统，支持不同电压/电流等级的单管与模块的双脉冲/多脉冲/短路等动态测试能力。
柜式动态测试系统（PSL-AC-2000PRO）的拥有更大的测试操作平台，采用能芯电子丰富的测试功能板、测试夹具、电容组件的配件库和动态测试软件，结合高精度的示波器与高压差分/光隔离探头方案，实现高性价比/高精度的SiC/GaN器件动态参数测试方案。
产品规格 Product Specifications
| 类别 | 详情 |
|---|---|
测试对象 | Si IGBT/MOSFET，SiC MOSFET单管和模块 |
| 测试项目 | 双脉冲测试，短路测试 |
| 电气性能 | 栅极电压：（-20V - +20V）；输出精度0.1V； 漏极电压：20V-2000V；精度：±1V； 漏极电流：20A-2000A；精度：±2%； 最大短路电流：10000A； 负载电感：5uH,50uH,100uH,500uH 手动切换 |
| 支持测试夹具（选配） | TO247-3L/4L QFN等单管； 34mm,62mm,Easy1B,Easy2B,ED3,HPD,DCM等模块； |
| 已选配置 | 国产示波器500MHz，5GSa/s，6通道以上，ADC 12bit； 国产电压探头500MHz，国产光隔离探头500MHz； |
| 结构平台 | 柜体结构 |
| 测试温度 | 室温 ~ 200℃ |
| 其他说明 | 双脉冲测试夹具与短路测试夹具为独立安装，分开使用 |
| 测试参数 | 测试范围 | 测试参数 | 测试范围 |
|---|---|---|---|
| TD(ON) | 1 - 10000 ns | TRR | 1 - 10000 ns |
| TD(OFF) | 1 - 10000 ns | QRR | 0.001 - 100 μC |
| TR | 1 - 10000 ns | ERR | 1 - 1000 mJ |
| TF | 1 - 10000 ns | IRR | 2000 A |
| TON | 1 - 10000 ns | VRRM | 2000 V |
| TOFF | 1 - 10000 ns | QG | 0.001 - 100 μC |
| E(on) | 1 - 1000 mJ | ISC | 20 - 10000 A |
| E(off) | 1 - 1000 mJ | VSC | 20 - 2000 V |
