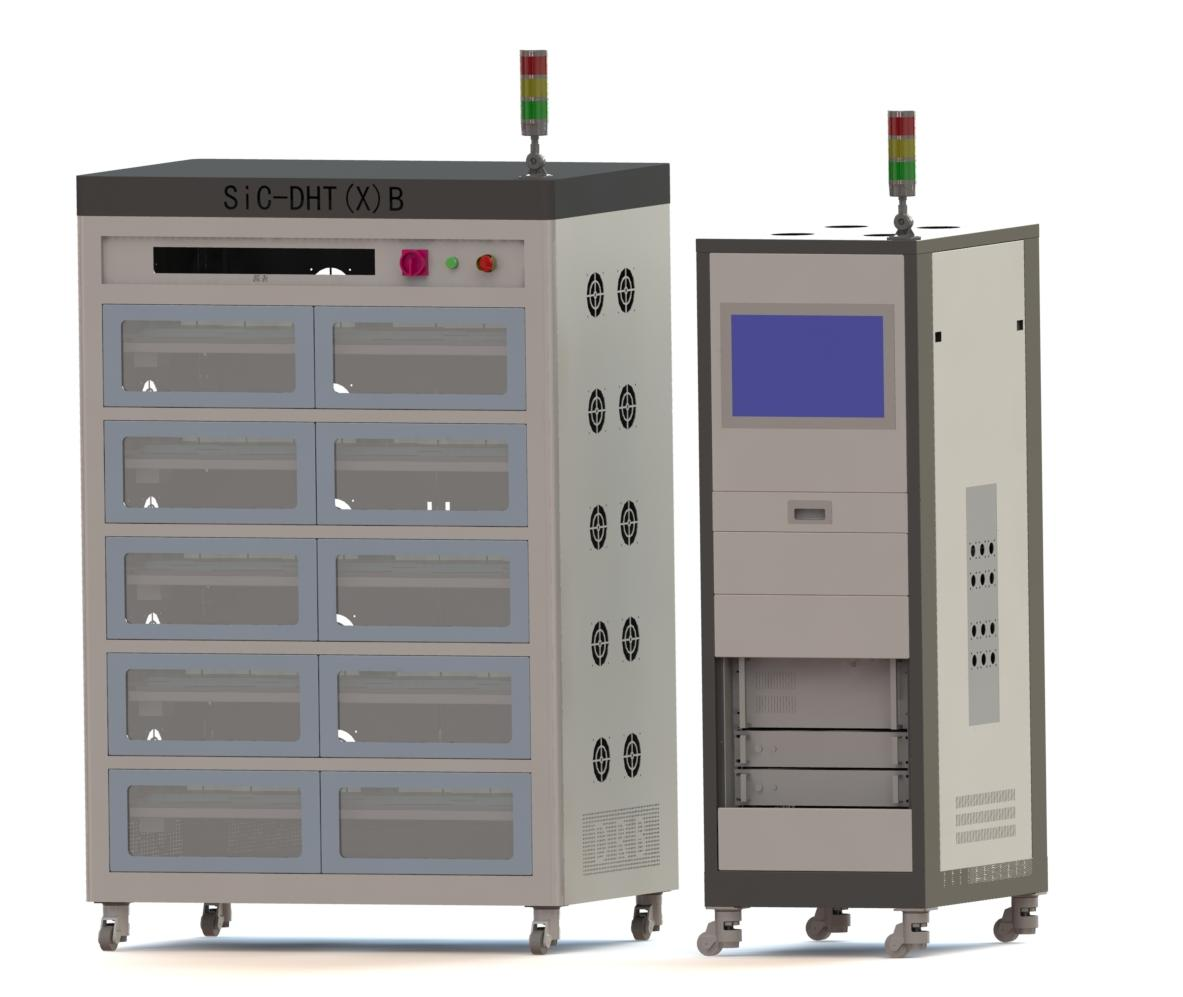

柜式动态可靠性测试系统 PSL-DHTGB / DHTRB / DH3TRB-PRO
所属栏目：能芯电子
发布时间：2025-08-19
关注度：244次
简单介绍：能芯电子开发的柜式动态可靠性测试系统（PSL-DHTGB/DHTRB/DH3TRBPRO）为高性能动态可靠性测试系统，支持不同封装形式的单管与模块的DGS/DRB/DH3TRB实验。柜式动态可靠性测试系统（PSL-DHTGB/DHTRB/DH3TRB-PRO）的测试容量更大，可并联支持最多240颗器件进行测试；通过搭配能芯电子自研的示波器采集系
咨询电话：18123690305
产品简介 Introduction
能芯电子开发的柜式动态可靠性测试系统（PSL-DHTGB/DHTRB/DH3TRBPRO）为高性能动态可靠性测试系统，支持不同封装形式的单管与模块的DGS/DRB/DH3TRB实验。
柜式动态可靠性测试系统（PSL-DHTGB/DHTRB/DH3TRB-PRO）的测试容量更大，可并联支持最多240颗器件进行测试；通过搭配能芯电子自研的示波器采集系统，可以实现全通道全工位的波形监控能力；该系统的驱动与参数采集硬件为可插拔设计，参数设置与配件维修极其简单；该系统配备有水冷散热系统，支持器件高频测试，稳定测试温度。
柜式动态可靠性测试系统（PSL-DHTGB/DHTRB/DH3TRB-PRO）具有高性价比、高精度、高频、高速、易维护等优点，帮助客户实现批量化动态可靠性测试的能力。
PSL-DHTGB-PRO
产品规格 Product Specifications
| 测试项目 | 详情 |
|---|---|
测试项目 | DHTGB（DGS）动态栅极偏置可靠性测试 |
| Vgs | 典型测试范围：-10~22V |
| 频率范围 | 单管TO247-3L/4L: 0~500kHz 模块 Easy1B/2B: 0~200kHz 模块 HPD: 0~100kHz （根据器件与安装条件取最优值调节） |
| 占空比 | 10~90%（根据器件与安装条件取最优值调节） |
| dV/dt | ≥0.3V/ns（根据器件与安装条件取最优值调节） |
| 过冲 | 0（根据器件与安装条件取最优值调节） |
| 监控参数 | Igss，Vth， 波形（选配每工位监控或每层监控）， 外壳温度（选配每工位监控）， Rdson（选配每工位监控，动态钳位测量） |
| 加热/冷却方式 | 风冷鳍片， 水冷板+水冷机（选配）， 加热板（选配） 其中 风冷鳍片的降温效果取决于设备所处实验环境， 水冷板的降温效果取决于外接水冷机的冷却水温度， 加热板最高温度至200℃。 |
| 最大容量 | 单体测试柜 单管: 16颗/层，叠加5层，共80颗； 半桥模块（以Easy1B为例）: 8个/层，叠加5层，共40个； 三相模块（以HPD为例）: 2个/层，叠加5层，共10个； 单个主机柜最多可连接3个测试柜。 |
基于AQG-324标准
PSL-DHTRB-PRO
产品规格 Product Specifications
| 测试项目 | 详情 |
|---|---|
测试项目 | DHTRB（DRB）动态反偏可靠性测试 兼容主动式与被动式 |
| Vds | 典型测试范围：520~1200V |
| 频率范围 | 单管TO247-3L/4L: 0~200kHz 模块 Easy1B/2B: 0~100kHz 模块 HPD: 0~50kHz |
| 占空比 | 10~50%（根据器件与安装条件取最优值调节） |
| dV/dt | ≥50V/ns（根据器件与安装条件取最优值调节） |
| 过冲 | 根据器件与安装条件取最优值调节 |
| 监控参数 | Idss，Vth， 波形（选配每工位监控或每层监控）， 外壳温度（选配每工位监控）， Rdson（选配每工位监控，动态钳位测量） |
| 加热/冷却方式 | 风冷鳍片， 水冷板+水冷机（选配）， 加热板（选配） 其中 风冷鳍片的降温效果取决于设备所处实验环境， 水冷板的降温效果取决于外接水冷机的冷却水温度， 加热板最高温度至200℃。 |
| 最大容量 | 单体测试柜 单管: 16颗/层，叠加5层，共80颗； 半桥模块（以Easy1B为例）: 8个/层，叠加5层，共40个； 三相模块（以HPD为例）: 2个/层，叠加5层，共10个； 单个主机柜最多可连接3个测试柜。 |
基于AQG-324标准
PSL-DH3TRB-PRO
产品规格 Product Specifications
| 测试项目 | 详情 |
|---|---|
测试项目 | DH3TRB动态高温高湿反偏可靠性测试 兼容主动式与被动式 |
| Vds | 典型测试范围：300~960V |
| 频率范围 | 15~25kHz（根据器件与安装条件取最优值调节） |
| 占空比 | 10~50%（根据器件与安装条件取最优值调节） |
| dV/dt | ≥30V/ns（根据器件与安装条件取最优值调节） |
| 过冲 | 根据器件与安装条件取最优值调节 |
| 监控参数 | Idss，Vth， 波形（选配每工位监控或每层监控）， 外壳温度（选配每工位监控）， Rdson（选配每工位监控，动态钳位测量） |
| 加热加湿方式 | 高温高湿箱，支持85℃/85%RH的高温高湿环境 |
| 最大容量 | 单体测试柜（高温高湿箱） 单管: 16颗/层，叠加5层，共80颗； 半桥模块（以Easy1B为例）: 8个/层，叠加5层，共40个； 三相模块（以HPD为例）: 2个/层，叠加5层，共10个； 单个主机柜最多可连接3个测试柜。 |
基于AQG-324标准
