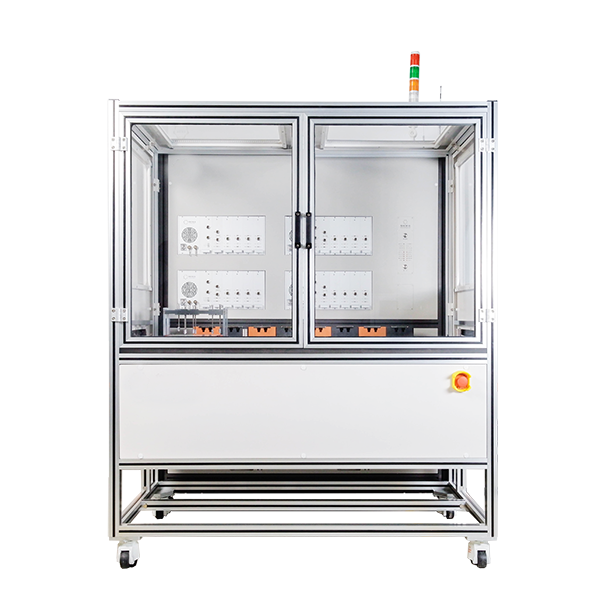

igbt功率循环测试仪
所属栏目：泛半导体
发布时间：2025-06-04
关注度：172次
简单介绍：igbt功率循环测试仪集成瞬态热阻测试（精度0.01°C）与多通道独立功率循环功能，支持IGBT/HEMT器件结构函数实时监测及In-field工况模拟，符合JEDEC/AEC车规标准。
咨询电话：18123690305
产品详情
安全监控单元： 烟雾监控/报警 漏液监控/报警 设备内部温度监控/报警 设备外部温度监控/报警
设备运行状态监控/报警 系统状态塔灯 报警蜂鸣器
功率循环专用冷板
根据样品形态定制
可搭配 20x30cm 标准尺寸冷板
全球领先的集成热测试技术
符合 AQG 324 标准的车规级功率循环老化测试；
集成瞬态热阻测试仪的所有功能，可在功率循环过程中穿插瞬态热测试，对样品结构变化进行在线监控；
可定制电流驱动能力，可定制电流通道数量与采集通道数量；
专为大功率半导体器件打造的功率循环老化、瞬态热测试实验平台。
技术参数
| 功率循环测试 | ||
|---|---|---|
| 加热通道 | 加热电源 | 500A x4(可定制) |
| 每个电源通道搭配4个数据采集通道 | ||
| 功率脉冲 | 最小脉冲宽度 | 200ms |
| 最大脉冲宽度 | 无限制 | |
| 老化模式 | 恒定电流、恒定功率、恒定 Tj、恒定△Tj、恒定△Tc | |
| 主机与测试台分离式 | 每个电流通道独立工作，可独立设定老化条件，通道之间互不干扰，可分别启动、停止任意测试通道 | |
| 16个数据采集位+4个NTC采集位 | ||
| 每个电源通道配4个用户自定义温度监控点(选配) | ||
| 电学数据监控(每个周期采集) | 老化电压(Vce/Vds/Vf) | |
| 老化电流 | ||
| 老化功率 | ||
| 器件失效判定 | 可设定多种样品失效判定条件 | 电压判定、电流判定、功率判定 |
| Tj判定、△Tj判定、Zth判定 | ||
| 失效条件触发后提供报警、暂停老化 | ||
| 老化数据断点恢复，防止不可预知的上位机故障造成老化数据丢失 | ||
| 远程监控 | 采用B/S架构控制系统、可整合到用户自有设备管理网络系统中 | |
| 可使用任意终端的浏览器通过网络访问设备，进行状态监控和设备控制 | ||
| 通过远程监控设备，能随时查看当前的测试setup 情况，测试工况(测试电流Ton和 Toff等)，器件的循环次数，实时状态(导通压降，热阻等)以及其他测试相关参数(如冷却液流量，冷却液温度)信息 | ||
| 可远程查看样品故障信息(失效，短路，断路等) | ||
| 远程监控中无任何渠道查看和收集任何客户信息 | ||
| 热学数据监控(每个周期采集) | Tj、△Tj、Tc、Tref(用户自定义) | |
| Zth | ||
| 热结构变化监控(指定周期间隔) | 设置合理的循环次数，间隔实施瞬态热测试并获得结构函数图谱，通过图谱对样品内部热结构的阶段性变化进行在线监控和分析 | |
功率循环用水冷机参数 | |||
|---|---|---|---|
| 以下为参考配置，可根据具体情况定制; | |||
| 类型 | 需求 | 例 | 备注 |
| 设备水冷机 | 制冷功率/KW/每组 | 25 ℃@20KW | 指定温度下 |
| 加热功率/KW | 10KW | ||
| 介质温度范围/℃ | 0-100 | ||
| 控温精度/℃ | ±0.5 | ||
| 流量范围/L/min | 1~20 | ||
| 流量精度/L/min | ±0.2 | ||
| 冷却介质形式 | 去离子水/50%乙二醇水溶液 | ||
| 流体输出组数/组 | 2 | ||
| 水冷机冷却形式 | 水冷 | 风冷/水冷 | |
| 冷却水能力 | 14℃@5bar | 风冷水冷机无需填写 | |
| 通讯 | 485 | ||
| 其他需求 | 如循环泵压力等 | ||

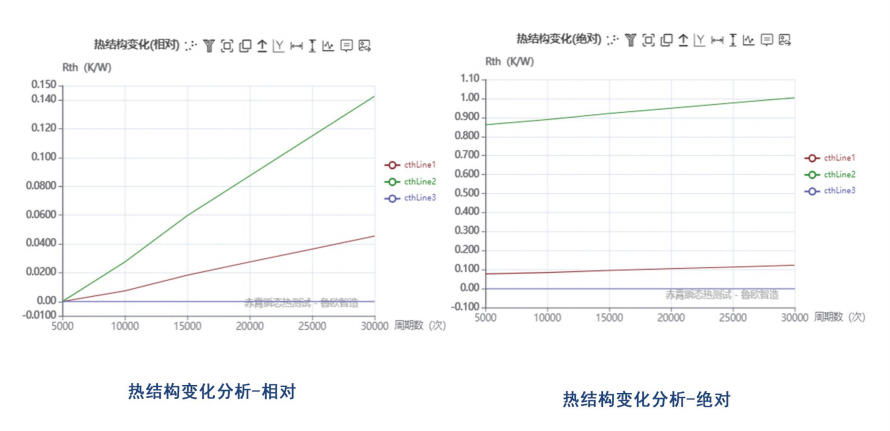

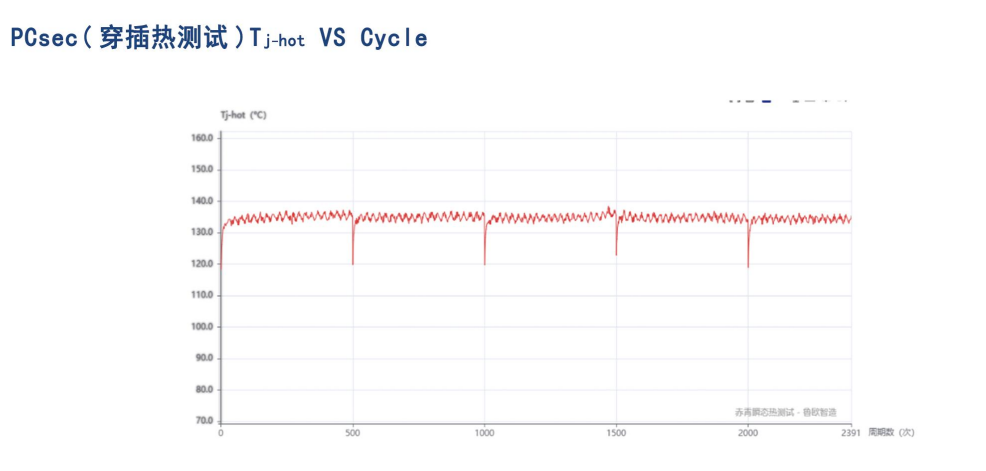

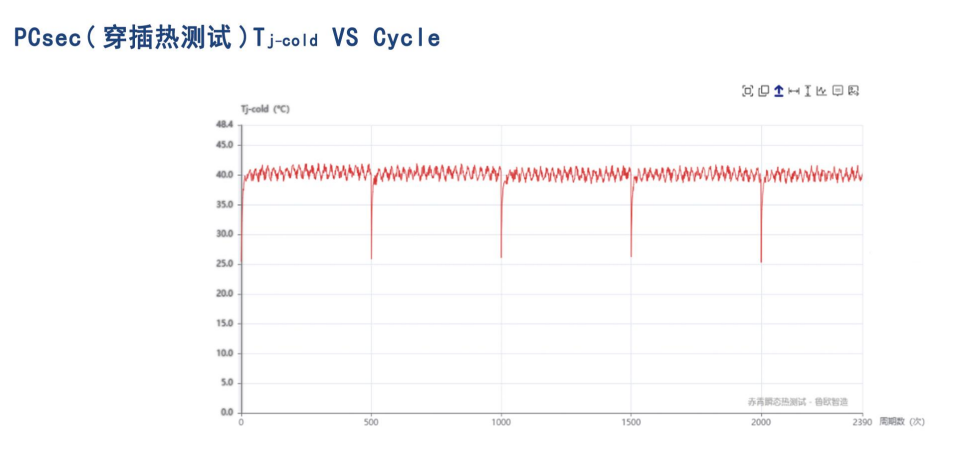

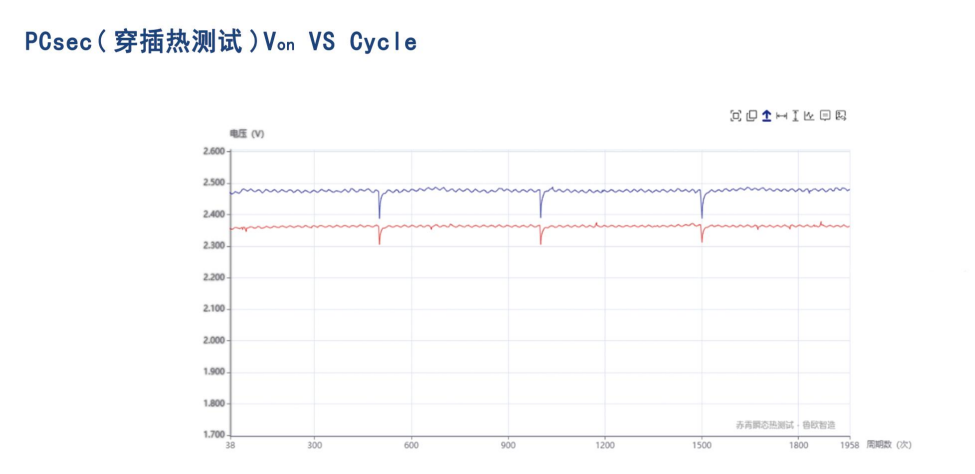

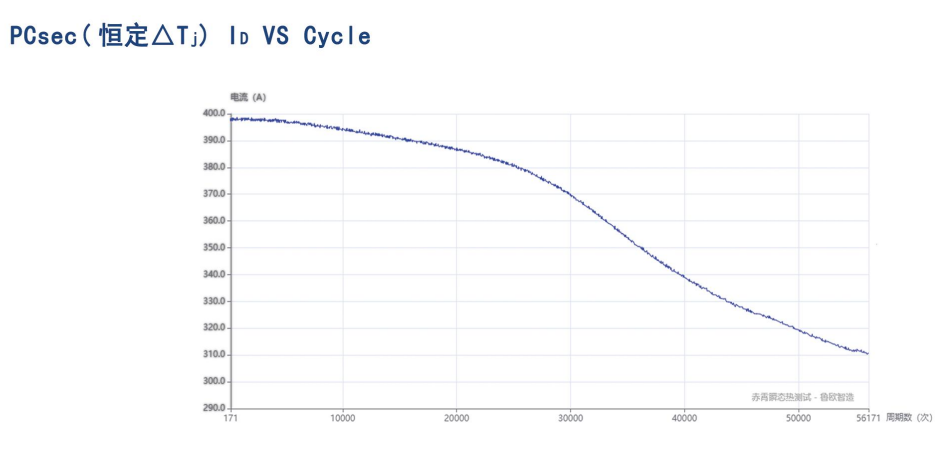

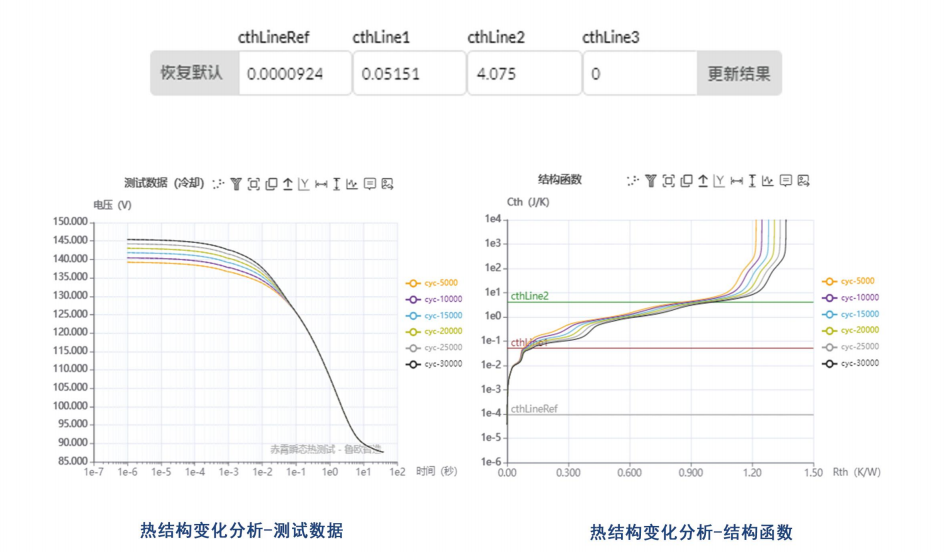

功率循环测试结果示例 | |||
|---|---|---|---|
| |||
| |||
| |||
| |||
| |||
| |||
|
