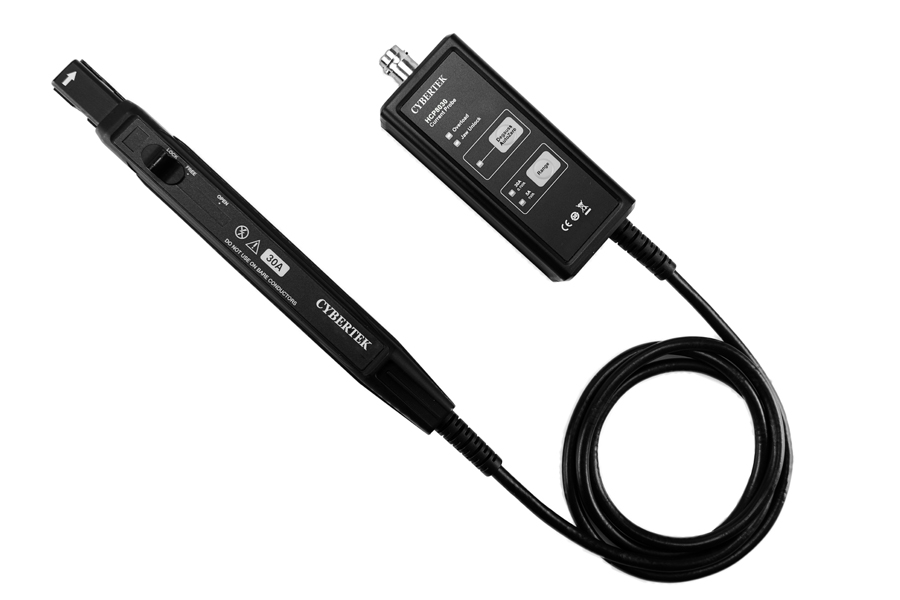

简单介绍：知用HCP8000系列电流探头，支持交直流两用测量，120MHz高带宽精准捕捉电流波形，1%精度覆盖30A-750A量程。即插即用BNC接口适配泰克/是德等主流示波器，适用于新能源、电动汽车、工业电源测试。三年质保，免费预约工程师上门演示，国产高性价比替代方案！

咨询电话：18123690305

在线订购

·业界领先的高性能电流传感器，带宽高达120MHz，达到世界领先水平，业界领先的高频电流传感技术，确保全带宽波形无失真

·业界领先的抗电磁干扰能力

·业界领先的极小的插入损耗

·高精度高稳定性能，精度高达1%

·双量程测量功能，可对小电流进行精密测量

型号	HCP8030	HCP8030C	HCP8030C	HCP8030D	HCP8050	HCP8070
带宽（-3dB）	DC-50MHz	DC-70MHz	DC-70MHz	DC-100MHz	DC-50MHz	DC-30MHz
上升时间	≤7ms	≤5ns	≤3.5ns	≤2.92ns	≤7ns	≤11.6ns
连续电流最大值	30Arms	30Arms	30Arms	30Arms	50Arms	70Arms
峰值电流	50Apk	50Aprk	50Apk	50Apk	75Apk	100Apk
电流传输比	5A 1V/A	5A 1V/A	7.5A 1V/A	10A 0.5V/A	30A 0.1V/A	50A 0.1V/A
精度	±1%±1mA	±1%±2mA	（DC45-66Hz 最大连续电流）	±1%±10mA	±1%20mA	70A 0.05V/A
供电方式	DC12V/1A(标配适配器)
最大绝缘线电压	300V CATI
钳口直径	5mm
终端负载要求	≥100kΩ

型号	HCP8150	HCP8150A	HCP8300	HCP8300A	HCP8500
带宽（-3dB）	DC~12MHz	DC~22MHz	DC~22MHz	DC~8MHz	DC-5MHz
上升时间	≤29ms	≤16ms	≤58ns	≤58ns	≤70ns
连续电流最大值	150Arms	150Arms	300Arms	300Arms	500Arms
峰值电流	300Apk	300Aprk	500Aprk	500Aprk	750Aprk
电流传输比	30A 0.1V/A	50A 0.1V/A	75A 0.1V/A	150A 0.01V/A	300A 0.01V/A
精度（DC45-66Hz 最大连续电流）	30A ±1%±10mA		50A ±1%±10mA		75A ±1%±10mA
精度（DC45-66Hz 最大连续电流）	150A ±1%±100mA		300A ±1%±100mA		500A ±1%±100mA
供电方式	DC12V/1A(标配适配器)
最大绝缘线电压	600V CAT II 300V CAT II
钳口直径	20mm
终端负载要求	≥100kΩ
