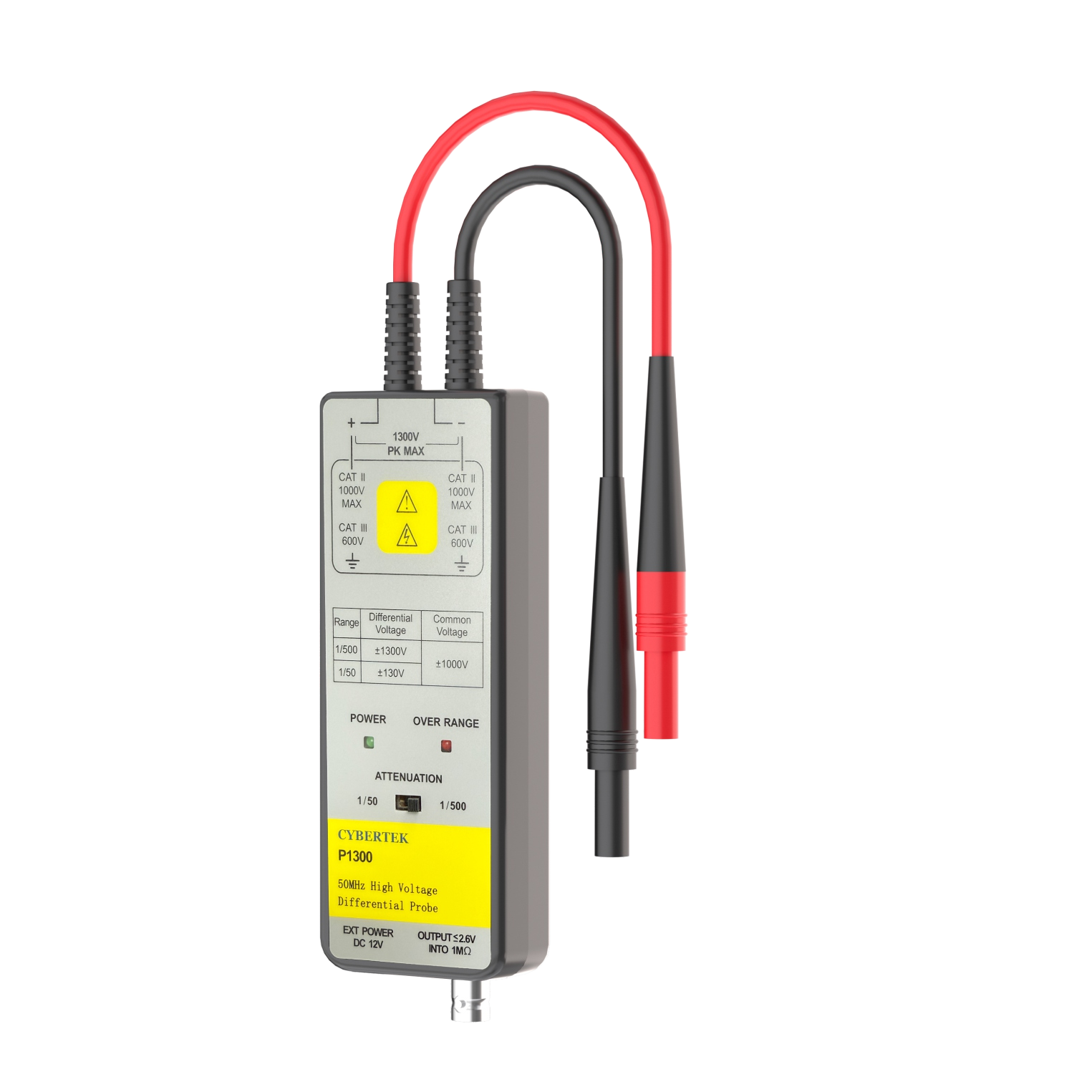

⾼压差分探头 P1300系列
所属栏目：电压探头
发布时间：2025-05-19
关注度：209次
简单介绍：知用P1300系列高压差分探头，支持±1300V差分电压测量，50MHz带宽精度±2%。具备双量程（50X/500X）、过载声光报警、BNC接口通用适配，输入阻抗10MΩ/电容<2pF，通过CAT III 600V安全认证。适用于变频器、开关电源及电力电子测试。
咨询电话：18123690305
特点
高共模抑制比、高精度
标准BNC接口，可匹配任何厂家示波器
产品规格
| 型 号 | P1300 |
| 带宽(-3dB) | 50MHz |
| 上升时间 | ≤7ns |
| 精度 | ±2% |
| 量程选择(衰减比) | 50X/500X |
| 最大差分测量电压(DC+Peak AC) | 50X：±130V |
| 500X：±1300V | |
| 有效值 | 50X：±92Vrms |
| 500X：±920Vrms | |
| 最大输入对地电压(Vrms) | 600V CATⅡ |
| 1000V CATⅡ | |
| 共模电压（DC+Peak AC） | ±1300V |
| 输出阻抗 | 单端对地：5MΩ |
| 两输入地：10MΩ | |
| 输入电容 | 单端对地：<4pF |
| 两输入端：<2pF | |
| CMRR | DC：>80dB |
| 100kHz：>60dB | |
| 1MHZ：>50dB | |
| 噪声(Vrms) | 50X：<50mV |
| 500X：<300mV | |
| 过载指示电压阈值 | 50X：≥140V |
| 500X：≥1400V | |
| 延时时间 | 探头主机：约0ns |
| BNC输出线(1米)：约5ns | |
| 过载指示灯(红灯) | 有 |
| 终端负载要求 | ≥100kΩ |
| 电源适配器 | DC 12V/1A |
