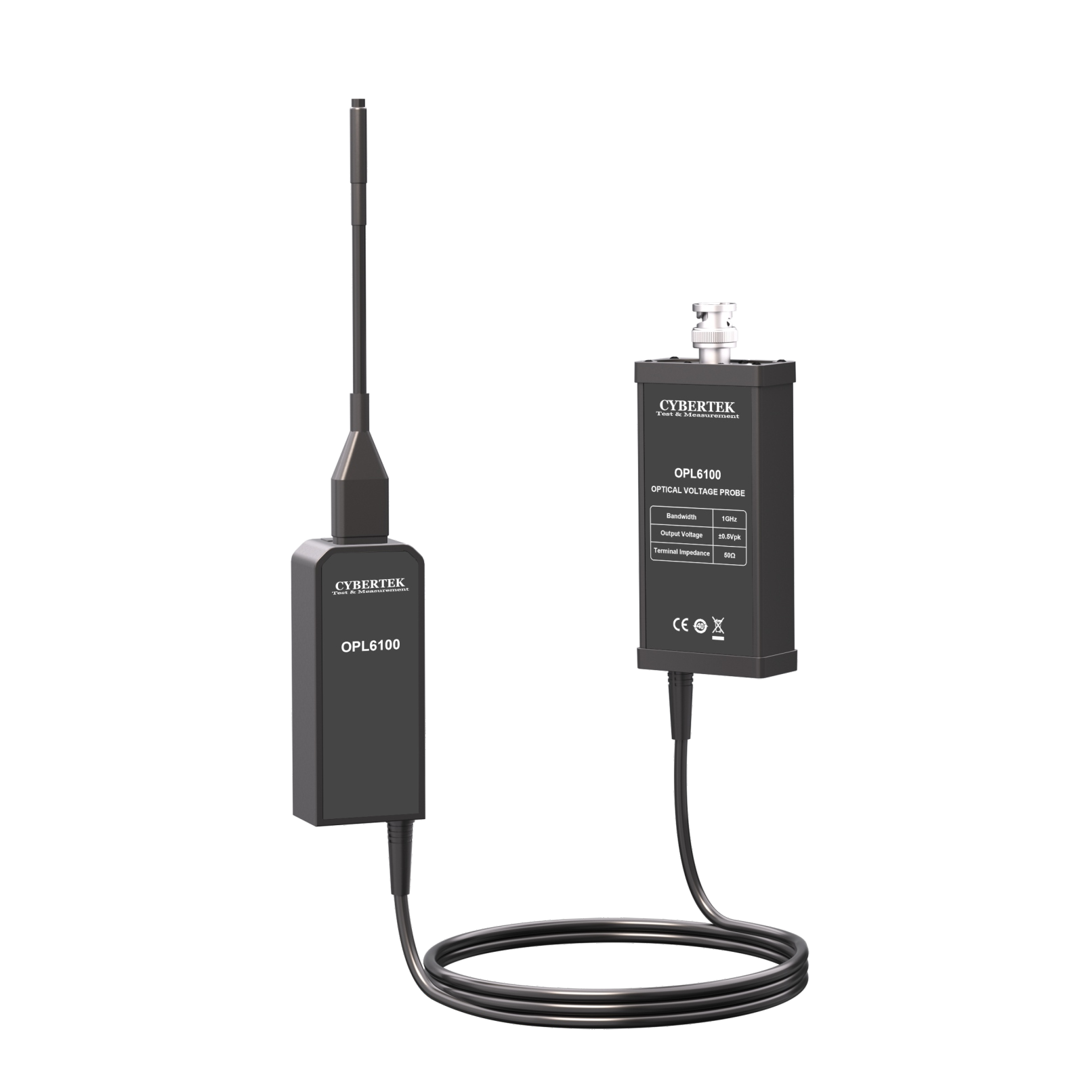

光隔离电压探头 OPL6000系列
所属栏目：电压探头
发布时间：2025-05-19
关注度：391次
简单介绍：知用 OPL6000 系列光隔离电压探头，带宽达 1GHz 。采用光纤信号传输，有超高共模抑制比，可测 2.5V - 2500V 电压，隔离电压 60kV 。多种衰减器可选，适用于开关电源、新能源逆变器等场景，轻松应对高共模干扰下的测量。
咨询电话：18123690305
特点
领先的智能零温漂控制技术
领先的智能增益高精度校准技术
领先的无失真光电信号传输技术
隔离电压60kV
超高的共模抑制比
带宽高达1GHz
先进的光纤供电技术(PoF)，保证客户可以全年不间断地测量
产品规格
| 型 号 | OPL6015 | OPL6035 | OPL6050 | OPL6080 | OPL6100 |
| 带宽(-3dB) | 150MHz | 350MHz | 500MHz | 800MHz | 1GHz |
| 上升时间 | ≤2.3ns | ≤1.0ns | ≤700ps | ≤430ps | ≤350ps |
| 直流增益精度 | ≤±1% | ||||
| 最大差分测量电压（DC + Peak AC） | ±5000V | ||||
| 隔离电压（DC + Peak AC） | ±60kV | ||||
| 终端负载 | 1MΩ | 1MΩ | 50Ω | 50Ω | 50Ω |
| 输出电压范围 | ±1.25V | ±1.25V | ±0.5V | ±0.5V | ±0.5V |
| CMRR典型值（使用标配衰减器） | DC - 1MHz:180dB - 150dB；1MHz - 10MHz:150dB - 130dB OPL6015/OPL6035标配20X衰减器，OPL6050/OPL6080/OPL6100标配50X衰减器 10MHz - 100MHz:130dB - 100dB；100MHz - 1GHz:100dB - 90dB | ||||
