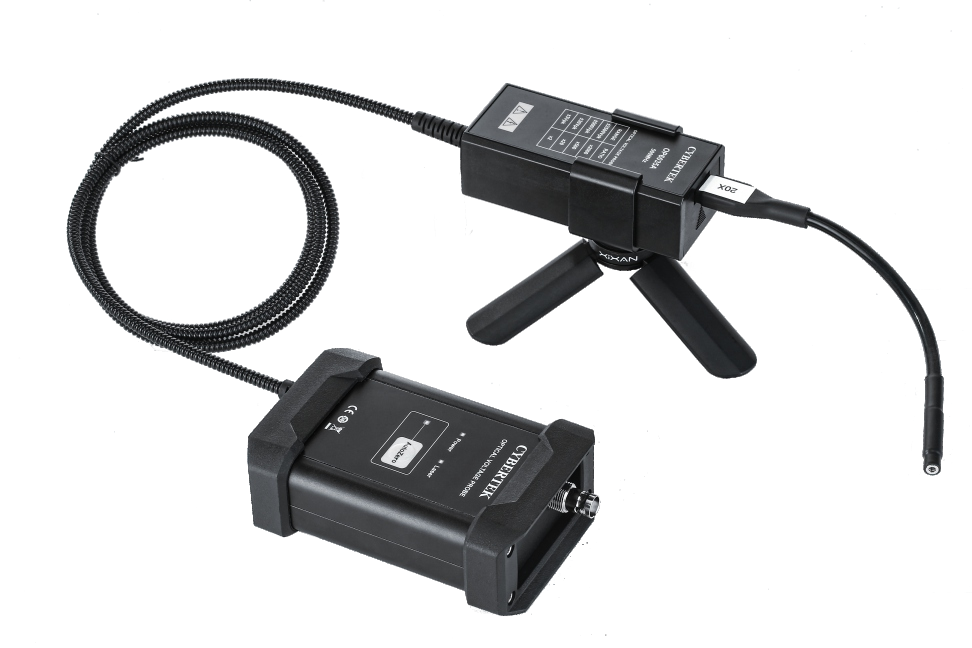

光隔离电压探头 OP6000A/OPB6000系列
所属栏目：电压探头
发布时间：2025-05-19
关注度：259次
简单介绍：知用 OP6000A/OPB6000 系列光隔离电压探头，借高性能激光器光纤传输，共模抑制比超高。能测 2.5V - 2500V 差分电压，带宽最高 1GHz，隔离电压达 60kV。有双电池供电，多种衰减器适配不同电压，可用于开关电源、新能源逆变器等场景 。
咨询电话：18123690305
特点
采用领先的光电信号智能增益控制系统，具有零温飘性能
领先的无失真光电信号传输技术，同时具有高带宽性能
隔离电压60kV
极速一键智能校准技术，为用户提供高精度的测量能力
超高的共模抑制比
独特的可更换电池设计，保证客户不间断的测试
测量SiC/GaN等功率器件的栅极电压驱动波形
OPB6000系列可直连示波器的输入端(OP6000A通过BNC线接示波器)
产品规格
| 型 号 | OP6031A | OPB6015 | OP6033A | OPB6035 | OP6035A | OPB6050 | OPB6080 | OPB6100 |
| 带宽(-3dB) | 150MHz | 350MHz | 500MHz | 800MHz | 1GHz | |||
| 上升时间 | ≤2.3ns | ≤1.0ns | ≤700ps | ≤430ps | ≤350ps | |||
| 直流增益精度 | ≤±1% | |||||||
| 最大差分测量电压（DC + Peak AC） | ±5000V | |||||||
| 隔离电压（DC+Peak AC） | ±60kV | |||||||
| 终端负载 | 1MΩ | 50Ω | ||||||
| 输出电压范围 | ±1.5V | ±1.25V | ±1.5V | ±1.25V | ±1.5V | ±0.5V | ||
| CMRR典型值（使用标配衰减器） | DC - 1MHz:180dB - 150dB；1MHz - 10MHz:150dB - 130dB OPB6015/OPB6035/OP6033A标配20X衰减器，OPB6050/OPB6080/OPB6100标配50X衰减器 10MHz - 100MHz:130dB - 100dB；100MHz - 1GHz:100dB - 90dB | |||||||
