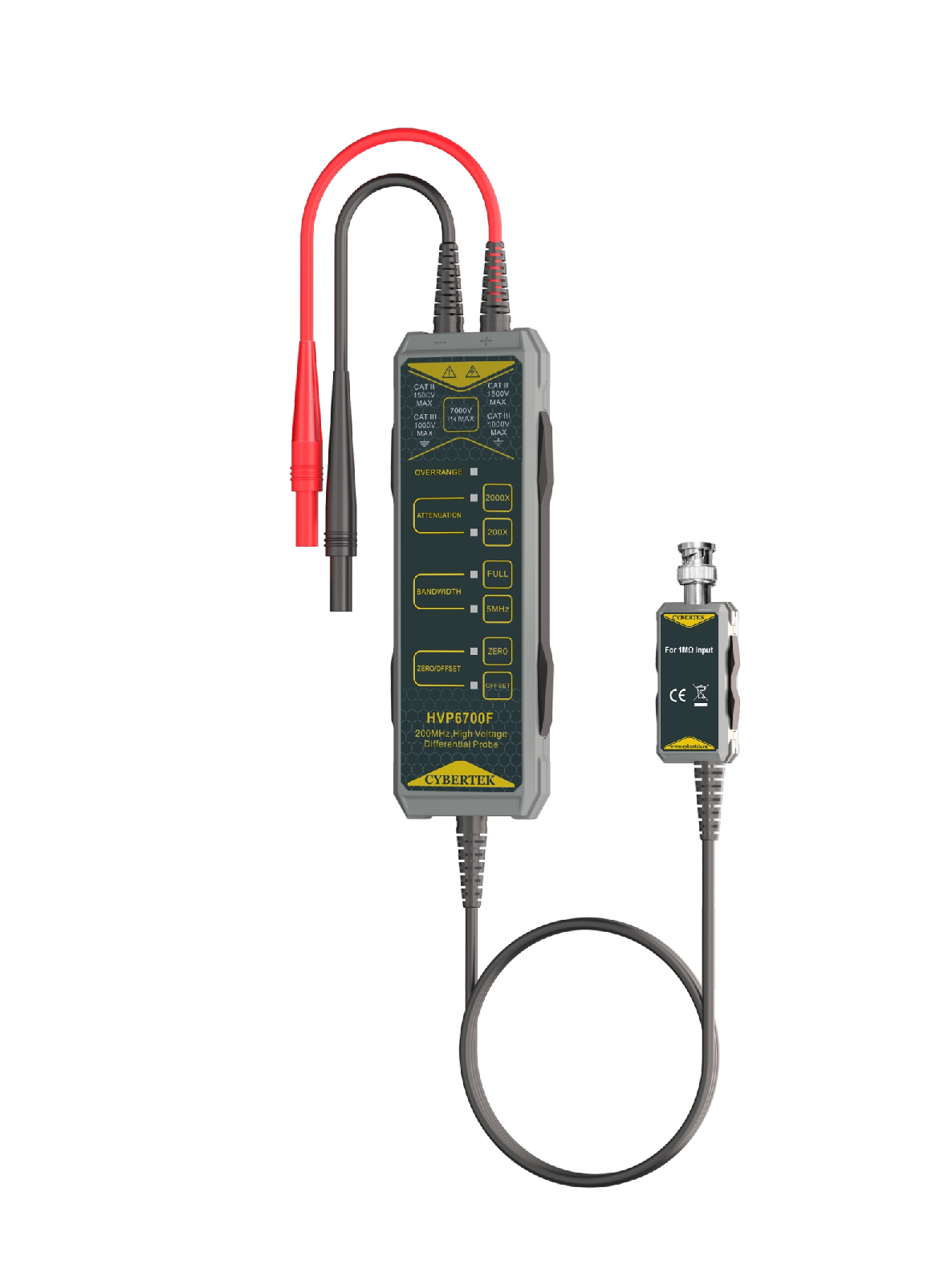

⾼压差分探头 HVP6000E(F)系列
所属栏目：电压探头
发布时间：2025-05-14
关注度：319次
简单介绍：知用HVP6000E(F)系列高压差分探头，支持7000V差分电压测量，500MHz超宽带宽，精度±1%。独创在线调零技术（无需断开电路），搭配智能控制器OT7001可自动配置示波器参数，适用于SiC/GaN器件测试、逆变器浮地电压分析。通过德国SGS安全认证，三年质保！
咨询电话：18123690305
特点
业界首创在线调零技术,调零无需断开被测电路
业界首创全量程偏置电压消除技术，可精准测量纹波电压
业界领先的波形低失真测量技术
业界领先的高稳定高共模抑制比技术
全系列(最高7000V)通过国际权威的德国SGS安全认证
产品规格
| 型 号 | HVP6150E(F) | HVP6350E(F) | HVP6700E(F) | |||
| 带宽（-3dB） | HVP6150E HVP6150F | 100MHz 200MHz | HVP6350E HVP6350F | 100MHz 200MHz | HVP6700E HVP6700F | 100MHz 200MHz |
| 上升时间 | HVP6150E HVP6150F | ≤3.5ns ≤1.75ns | HVP6350E HVP6350F | ≤3.5ns ≤1.75ns | HVP6700E HVP6700F | ≤3.5ns ≤1.75ns |
| 精度 | ±1% | |||||
| 量程选择（衰减比） | 50X/500X | 100X/1000X | 100X/1000X | |||
| 最大差分测量电压Vp （DC+Peak AC） | 50X | ±150V | 100X | ±350V | 100X | ±700V |
| 500X | ±1500V | 1000X | ±3500V | 1000X | ±7000V | |
| 有效值 | 50X | ±106Vrms | 100X | ±247Vrms | 100X | ±500Vrms |
| 500X | ±1060Vrms | 1000X | ±2475Vrms | 1000X | ±5000Vrms | |
| 最大输入对地电压 （Vrms） | 600V CATⅢ | 600V CATⅢ | 1000V CATⅢ | |||
| 1000V CATⅡ | 1000V CATⅡ | 1500V CATⅡ | ||||
| 共模电压（DC+PeakAC） | ±1500V | ±3500V | ±7000V | |||
| 输入阻抗 | 单端对地 | 5MΩ | 20MΩ | 20MΩ | ||
| 两输入端 | 10MΩ | 40MΩ | 40MΩ | |||
| 输入电容 | 单端对地 | <4pF | <4pF | <5pF | ||
| 两输入端 | <2pF | <2pF | <2.5pF | |||
| CMRR | DC | >80dB | ||||
| 100kHz | >60dB | |||||
| 1MHz | >50dB | |||||
| 带宽限制（5MHz） | ≥-3dB@5MHz | |||||
| 过载指示电压阀值 | 50X | ≥150V | 100X | ≥350V | 100X | ≥700V |
| 500X | ≥1500V | 1000X | ≥3500V | 1000X | ≥7000V | |
| 过载指示（红灯） | 有 | |||||
| 过载报警灯 | 有（可选择关闭） | |||||
| 自动保存功能 | 有 | |||||
| 偏置电压消除功能 | 有 | |||||
| 自动调零功能 | 有 | |||||
| 终端负载要求 | ≥100kΩ | |||||
| 电源 | USB5V/2A适配器 | |||||
