1. 概 述

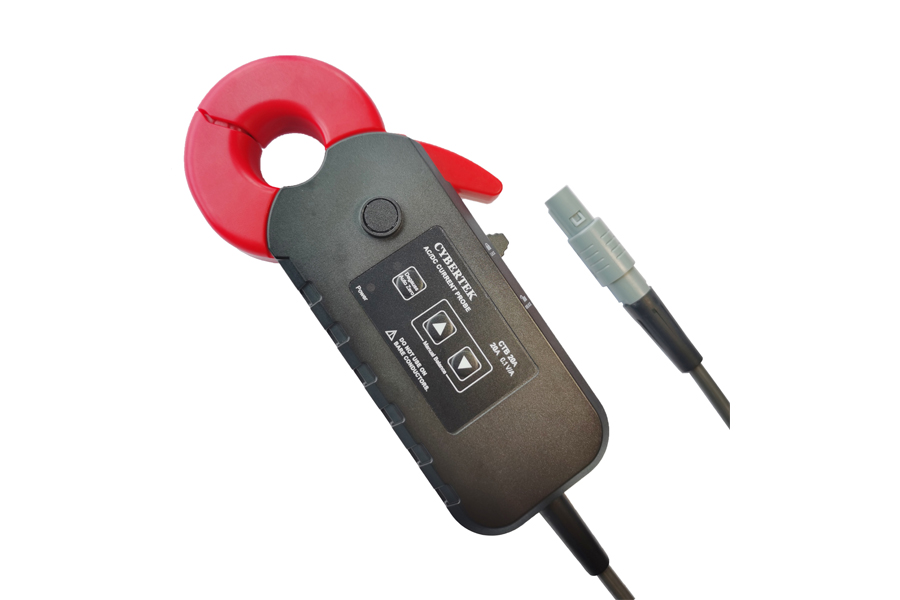

CTB 系列电流探头是一款能够同时测量直流和交流的电流探头。是用于 AC/DC 电流的可开合的夹钳型电流传感器。其特点包括：高精度，典型值 0.3%；良好的频率特性和温度特性；高带宽。该产品需要配合 CTB104(四通道传感器单元)使用，主要用于高精度的电流测量，配合功率分析仪使用，实现功率分析。

2. 应用

新能源﹑电动汽车设计

电工实验

电子镇流器设计

发动机驱动装置设计

交通运输系统（电动车辆、机车、航空电子设备等

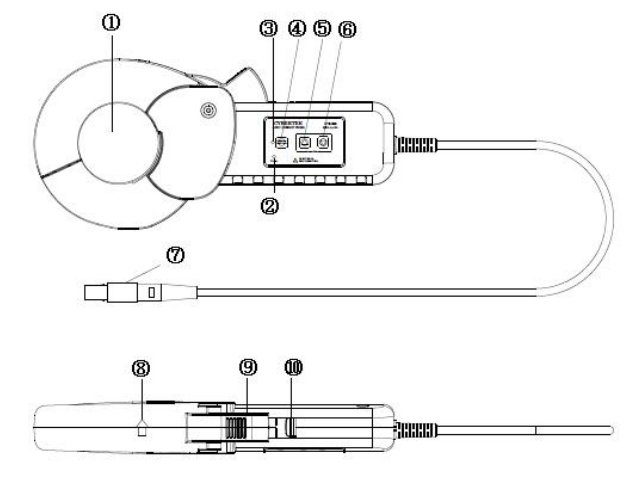

3. 产品说明

1 钳口：CTB20A/CTB200A 直径 20mm;CTB500A/CTB1000A 直径 50mm。

3 消磁指示灯:按下消磁按键后，该指示灯亮红色，消磁结束后，指示灯灭。

5 手动偏置上调按键： 输出偏置上调按钮：每按一次，偏置向上步进一位；长按该按键 2s 左右，输出偏置将连续向上。

7 输出连接接头：探头输出接口，连接传感器单元 CTB104 插座，配合使用。

9 打开/关闭手柄：通过该手柄控制钳口的打开和关闭。

4. 选件说明

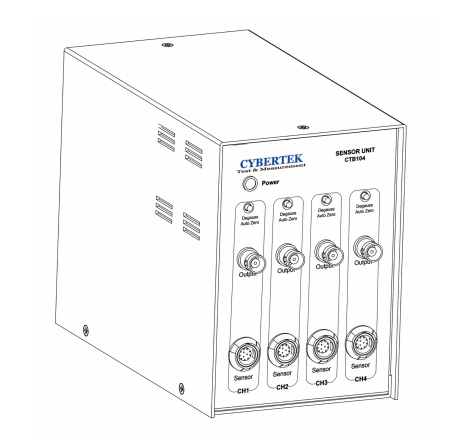

CTB104 传感器单元：探头的传感器单元，4 通道，可以同时接 4 个电流探头，包含探头连接接口，

BNC 输出接口，消磁调零按键，和电源指示灯功能。
