CMS测试系统方案简介及GB15084 / ISO16505法规要求

CMS，全称Camera-monitor system，即电子后视镜，是由摄像机与监视器组成的系统，在规定视野内需要看清车辆后方、侧方视野的一种新型间接视野装置。

近年来，随着技术的进步，以及汽车电子化、智能化、网联化的发展，汽车电子后视镜逐渐取代传统后视镜，被越来越多的车企运用到新车型中。

后视镜摄像头监控系统(CMS) 相比于传统后视镜有着很明显的优势，将会逐渐取代传统汽车后视镜. 提供更丰富的驾乘体验，结合流媒体功能，为驾驶员提供更多的信息. CMS涉及到安规要求，需要进行更加全面的测试。

与此同时，国内汽车电子后视镜的标准法规GB15084-2022已于今年2月公布，将于7月实施，将进一步加速我国汽车电子后视镜行业的发展。现阶段，行业内对汽车电子后视镜测试的法规要求、测试项目等普遍较为关注。本文就针对GB15084-2022规定的CMS各项检测项目法规要求及测试方法，做个简单介绍。

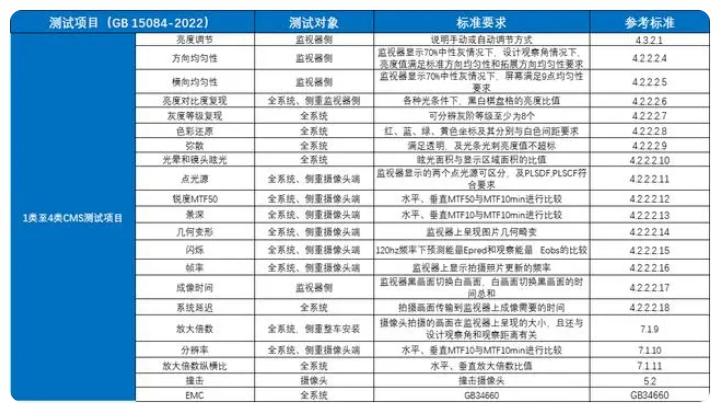

据GB15084-2022标准规定，1类至4类零部件测试项目、要求及参考标准如下图：

GB15084-2022-各类镜对视野的要求：

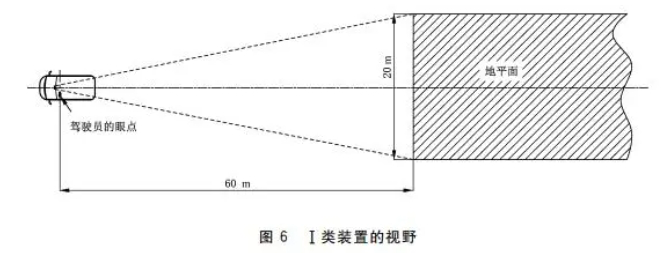

I 类：

Ⅱ 类：

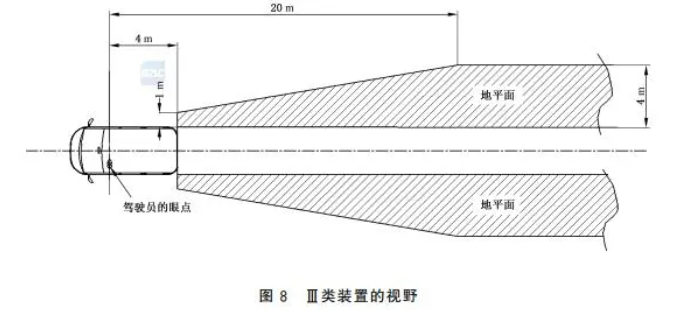

Ⅲ 类：

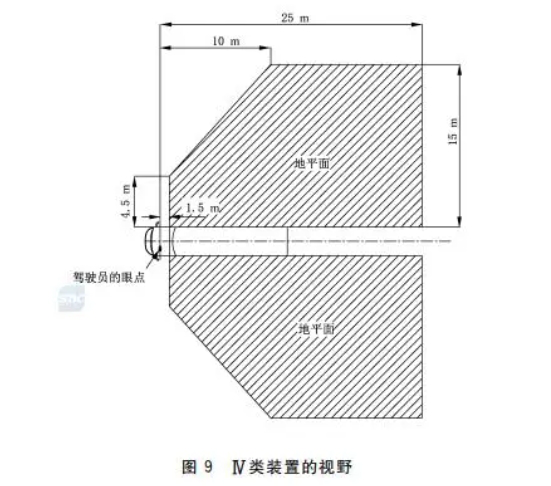

Ⅳ 类：

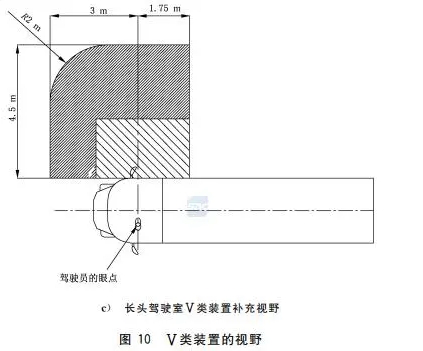

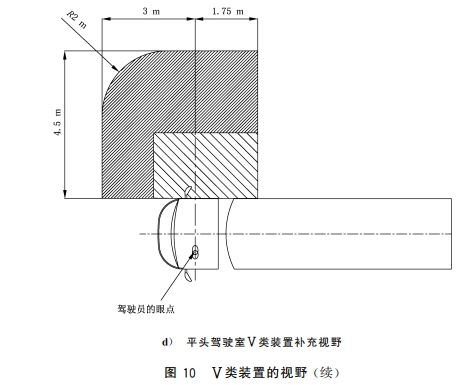

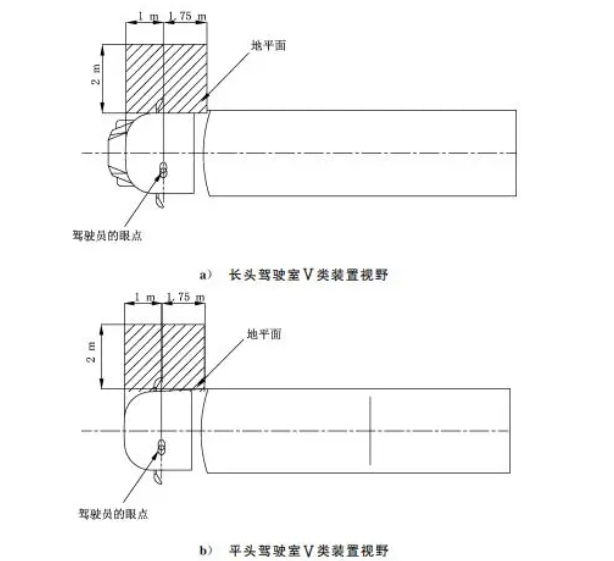

Ⅴ类：

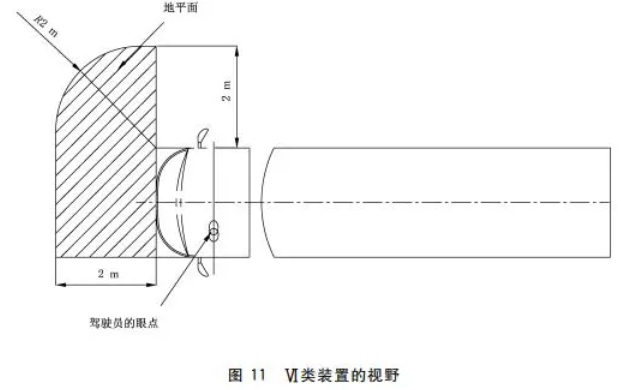

Ⅵ 类:

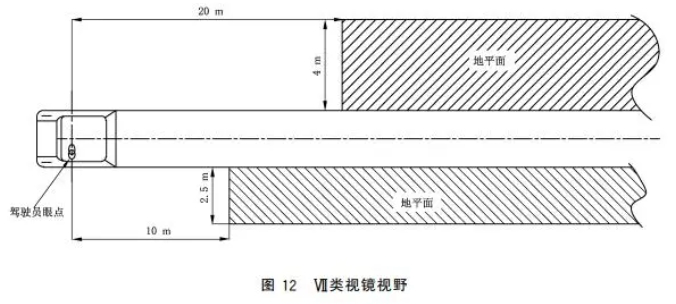

Ⅶ 类:

后视镜视野示例：法规测量最小观察视野示意图

CMS测试项--GB15084

1.亮度调整

标准要求：CMS要求能根据环境亮度手动或者自动调节监视器平均亮度

2.方向均匀性

要求：监视器上显示70%灰度等级图像，标准规定了监视器某一方向亮度与设计观察角度亮度的差值与该设计观察方向上的亮度L

(Θmonitor/D, Φmonitor/D)的比值在显示器标准各向同性范围内不超过35%，且在显示器扩展各向同性范围内不超过50%

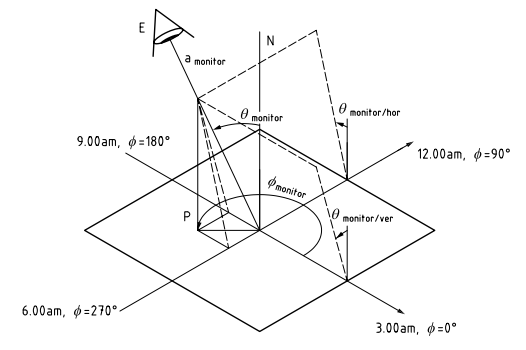

设计方向测量显示器亮度数据(显示器设计观察方向)

. 水平中心±7°垂直中心±6°标准范围测量屏幕亮度分布数据

. 水平中心±12°垂直中心±11°扩展范围测量屏幕亮度分布数据

在上述测量范围内取9点进行测量，其均匀性应满足：

3.横向均匀性

要求：标准规定了垂直于显示器方向的亮度最大值与最小值之差与亮度最大值的比值应不大于35%

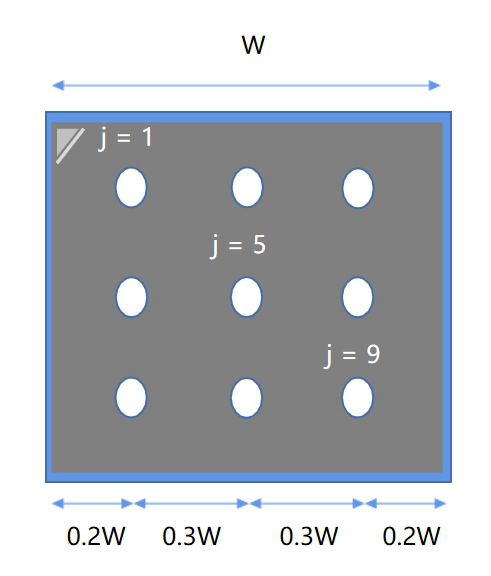

测试横向均匀性时，我们需要在被测屏幕上显示最大亮度70%的灰阶画面，然后如右图所示，在屏幕上布9点 (观察方向垂直于屏幕)

对9点进行测量，均匀性应满足：

4.亮度和对比度重现

要求：CMS规定，当重现高对比度图案时（CR>=20），监视器最小的亮度对比度（CR由ISO 9241-302或者ISO 15008定义）应满足4个场景的测试要求：

在进行亮度对比度测试时 ，需使用棋盘格测试图像，其横向和纵向至少都有5个方格  ( 5x5)  ， 为了满足各个情况下的测量要求，测试图卡本身的对比度(CR)  ≥20

5.灰度等级重现

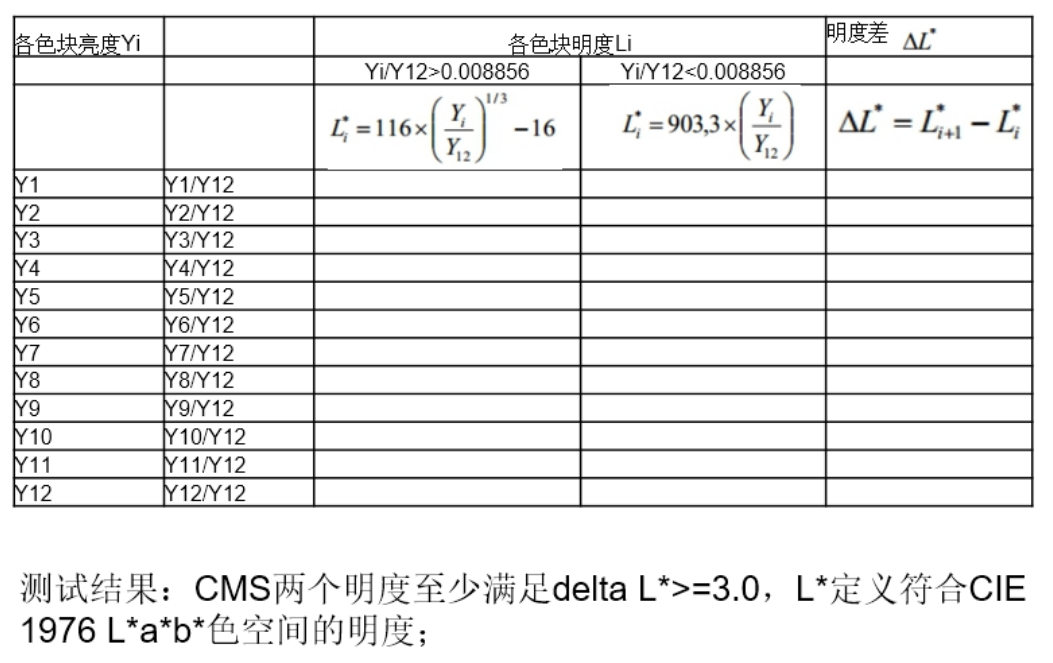

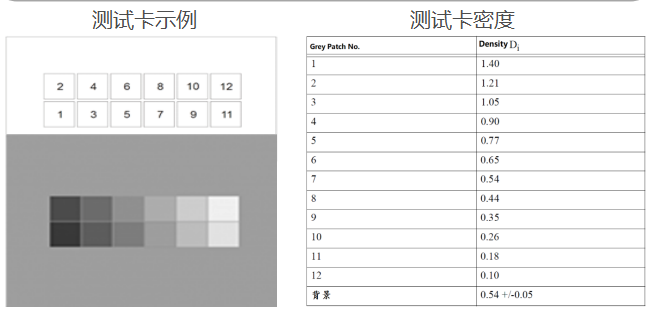

1.CMS应能在监视器上显示至少8个明显不同的灰度等级，不同灰度至少满足delta L*>=3.0，L*定义符合CIE 1976 L*a*b*色空间的灰度。

2.使用ISO 14524 :2009表A.1中所述的20:1低对比度灰度等级图卡，500lx环境照度下评估.

6.色彩还原

标准要求：

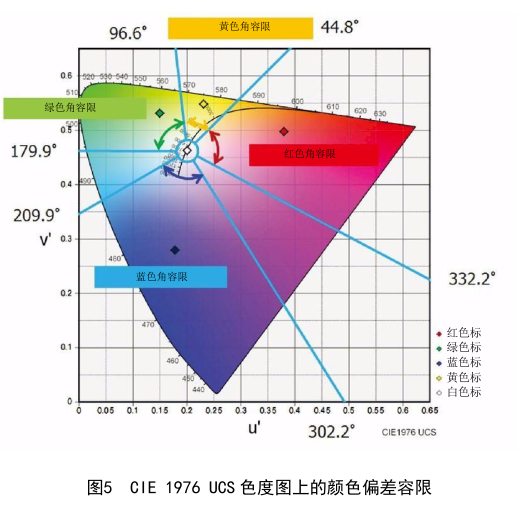

CIE1976 UCS色空间颜色允许范围

• 红色的颜色坐标不应超过 [0°44.8°] 或者 [332.2°360] 的色相角范围

• 绿色的颜色坐标不应超过[ 96.6°179.9°] 的色相角范围

• 蓝色的颜色坐标不应超过[ 209.9°302.2°] 的色相角范围

• 黄色的颜色坐标不应超过[44.8°96.6°]的色相角范围

7. 弥散 & 8. 光晕和镜头眩光

标准要求：

1.弥散应透明且弥散亮度不应超过引起弥散的光源影像最大亮度值的10%。

 2.光晕和镜头眩光区域不得超过所显示影像面积的25%。

测试方法：

摄像头采集点光源的亮度数据，大于10%最大亮度区域的面积需小于25%监视器总面积。

9.点光源

标准要求：

1.CMS应具有某一模式，该模式下CMS可识别到两个点光源（车辆前照灯），显示为两个可分辨的单独点光源；

2.纵向距离250m,每个点光源参考光强1750cd，横向间隔1.3m的车辆近光前照灯可被分辨成两个点光源；

3.点光源发现因子（PLSDF）>=2.7，或点光源对比度因子（PLSCF）>=0.12；

（需要了解更多的测试项目，请咨询客服查看说明书）

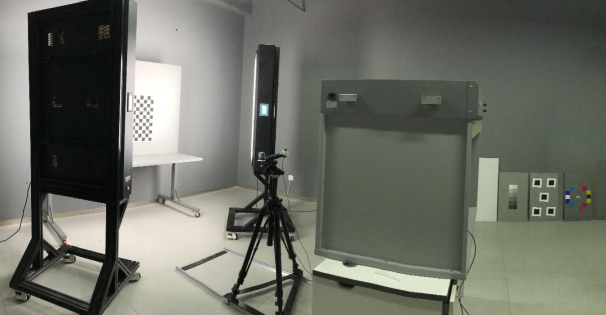

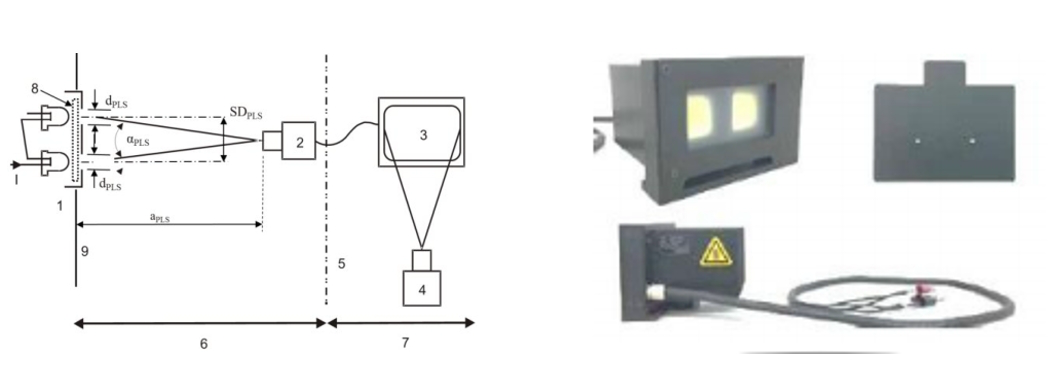

实验室布局图
